Bateria czerpalna

Aby wstawić baterię czerpalną, kliknij na ikonę:

Program ArCADia:

•      Wstążka Woda ⇒ Grupa logiczna Instalacje Wodociągowe ⇒

Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Wodociągowe ⇒

lub napisz



•      iwtr_wmix.

Poprzez wybór przycisku Opis: własności.bmp w oknie wstawiania lub dwuklik na wstawionym elemencie wywołujemy okno definiowania właściwości projektowanego obiektu.



Rys. 48.   Okno właściwości elementu Bateria czerpalna

Grupa kontrolek Wygląd



Baterie czerpalne, ze względu na swoją budowę, mają dodatkową kontrolkę . Wciśnięcie jej powoduje zamianę króćców wody ciepłej i zimnej. Domyślnie króciec wody zimnej znajduje się po prawej stronie, a ciepłej po lewej.



Grupa kontrolek Parametry



Wyposażenie dodatkowe – dla Baterii czerpalnych, jak na rys. 40.

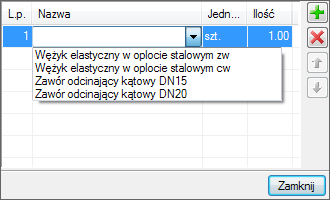

Rys. 49.   Okno z zawartością dostępnego wyposażenia dodatkowego dla baterii czerpalnej



Grupa kontrolek Parametry typu



Nazwa – nazwa obiektu przejmowana z biblioteki typów lub wpisywana przez użytkownika w celu zdefiniowania nowego typu obiektu. Domyślnie jest zdefiniowanych kilka rodzajów baterii czerpalnych i przypisane im są normowe symbole rysunkowe (rys. 43).

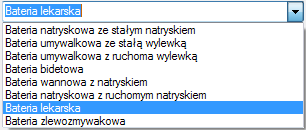

Rys. 50.   Domyślnie zdefiniowane baterie czerpalne

Norma/Producent – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Średnica DN – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Typ/Typoszereg – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Materiał króćców – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Ciśnienie wymagane – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Normatyw wypływu z.w. i c.w. – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Dodatkowo dla parametrów: ciśnienie wymagane i normatyw wypływu wody mamy do dyspozycji przycisk . Po kliknięciu na niego użytkownik ma dostępne okno z normowymi wartościami. Po kliknięciu na wybrany typ baterii czerpalnej w oknie właściwości pole wypełni się odpowiednią wartością.

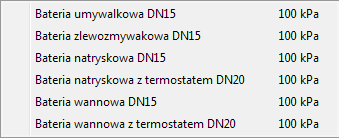

Rys. 51.   Okno z wartościami normowymi ciśnienia wymaganego

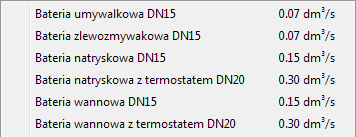

Rys. 52.   Okno z wartościami normatywu wypływu wody

Opis dodatkowy – jak w punkcie 5.2.3.

￿
