Zawór czerpalny

Aby wstawić zawór czerpalny, kliknij na ikonę:

Program ArCADia:

•      Wstążka Woda ⇒ Grupa logiczna Instalacje Wodociągowe ⇒

Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Wodociągowe ⇒

 lub napisz



•      iwtr_wt.

Poprzez wybór przycisku Opis: własności.bmp w oknie wstawiania lub dwuklik na wstawionym elemencie wywołujemy okno definiowania właściwości projektowanego obiektu.

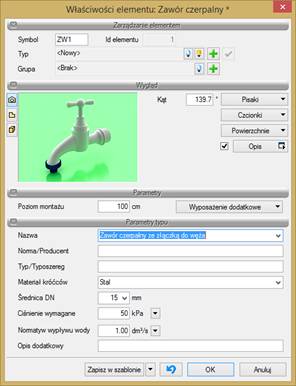

Rys. 43.   Okno właściwości elementu Zawór czerpalny

Grupa kontrolek Parametry



Wyposażenie dodatkowe – dla zaworu czerpalnego jak na rys. 35.

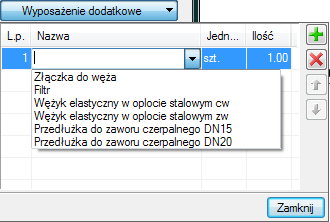

Rys. 44.   Okno z zawartością dostępnego wyposażenia dodatkowego dla zaworu czerpalnego



Grupa kontrolek Parametry typu



Nazwa – nazwa obiektu przejmowana z biblioteki typów lub wpisywana przez użytkownika w celu zdefiniowania nowego typu obiektu. Domyślnie jest zdefiniowanych kilka rodzajów zaworów czerpalnych i są im przypisane normowe symbole rysunkowe:

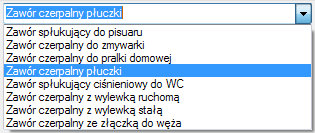

Rys. 45.   Domyślnie zdefiniowane zawory czerpalne



Norma/Producent – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Średnica DN – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Typ/Typoszereg – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Materiał króćców – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Ciśnienie wymagane – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Normatyw wypływu wody – przejmowane z biblioteki typów lub wpisywane przez użytkownika
w celu zdefiniowania nowego typu obiektu.

Dodatkowo dla parametrów: ciśnienie wymagane i normatyw wypływu wody mamy do dyspozycji przycisk . Po kliknięciu na niego użytkownik ma dostępne okno z normowymi wartościami. Po kliknięciu na wybrany typ zaworu czerpalnego w oknie właściwości pole wypełni się odpowiednią wartością.

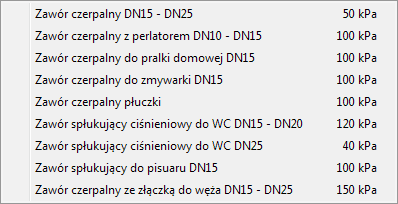

Rys. 46.   Okno z wartościami normowymi Ciśnienia wymaganego

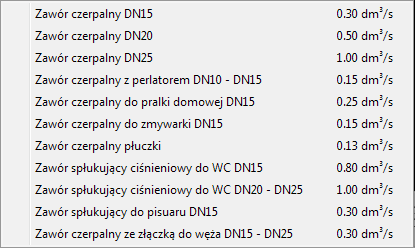

Rys. 47.   Okno z wartościami normatywu wypływu wody



Opis dodatkowy – jak w punkcie 5.2.3.

￿
