Hydrant

Aby wstawić hydrant, kliknij na ikonę:

Program ArCADia:

•      Wstążka Woda ⇒ Grupa logiczna Instalacje Wodociągowe ⇒ .

Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Wodociągowe ⇒

lub napisz



•      iwtr_ht.

Poprzez wybór przycisku  w oknie wstawiania lub dwuklik na wstawionym elemencie wywołujemy okno definiowania właściwości projektowanego elementu.

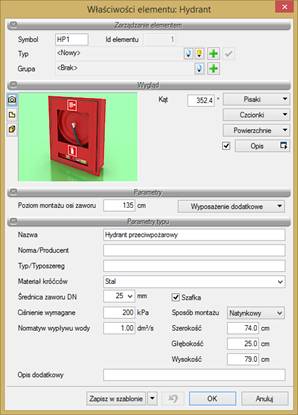

Rys. 53.   Okno właściwości elementu Hydrant





Grupa kontrolek Parametry



Wyposażenie dodatkowe – dla hydrantów jak na rys. 45.

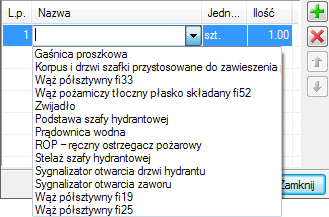

Rys. 54.   Okno z zawartością dostępnego wyposażenia dodatkowego dla baterii czerpalnej



Grupa kontrolek Parametry typu



Nazwa – nazwa obiektu przejmowana z biblioteki typów lub wpisywana przez użytkownika
w celu zdefiniowania nowego typu obiektu.

Norma/Producent – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Średnica zaworu DN – przejmowane z biblioteki typów lub wpisywane przez użytkownika
w celu zdefiniowania nowego typu obiektu.

Ciśnienie wymagane – przejmowane z biblioteki typów lub wpisywane przez użytkownika
w celu zdefiniowania nowego typu obiektu.

Normatyw wypływu wody – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.



Dodatkowo po zaznaczeniu checkboksa Szafka możliwe jest wprowadzenie szafki, jej wymiarów
i sposobu montażu szafki hydrantowej.

Sposób montażu szafki można wybrać z rozwijalnej listy .



Wszystkie parametry typu, również to, czy hydrant jest w szafce czy nie i jakie ma parametry ta szafka , można zapisać w parametrach typu
