Uwagi wstępne do edycji obiektu

Edycja każdego obiektu polega na wprowadzeniu symbolu obiektowego na podkład budowlano-architektoniczny. W programie występują dwa rodzaje obiektów podzielonych ze względu
na definicję ich charakterystycznych wymiarów geometrycznych rzeczywistych, tj. obiekty wymagające podania parametrów geometrycznych oraz obiekty, które odzwierciedlane są tylko jako symbole graficzne, bez definiowania ich rzeczywistych wymiarów.

Symbol obiektu zawiera w sobie informacje o parametrach charakterystycznych, tj. parametrach technicznych, technologicznych oraz geometrycznych obiektu (jeśli są wymagane), koniecznych
do wykonania rysunków uzupełniających, obliczeń i dokonania oceny ich poprawności.

Obiekt wstawiany jest na model poprzez wybranie odpowiedniej ikony z paska narzędzi programu (Rys. 1). Pojawia się wówczas okno wstawienia obiektu. Umożliwia ono wybór pozycji obiektu przez zdefiniowanie uchwytu na jego obrysie lub w punkcie charakterystycznym oraz umożliwia jego lokalizację przestrzenną, np. wstawienie poziomu montażu.





Rys. 8.     Widok okna wstawiania elementu Rura kanalizacyjna

Przez wciśnięcie przycisku Pobierz z elementu  użytkownik ma możliwość wstawienia obiektu, łącząc go w odpowiednim punkcie charakterystycznym dla danego obiektu z elementem łączącym innego, już wstawionego do rysunku obiektu.

W oknie istnieją również opcje ułatwiające precyzję wstawiania obiektu. Opcje te uruchamia się przez wciśnięcie odpowiednich przycisków funkcji śledzenia  lub wykrywania  innych elementów istniejących na rysunku oraz kątów .

Wciśnięcie  pozwala na rysowanie pionowych odcinków instalacji nie wychodząc z polecenia wstawiania rury poziomej.

Wstawianie do rysunku można prowadzić w dwojaki sposób.

Sposób pierwszy:

Po wybraniu odpowiedniej ikony ArCADia-INSTALACJE KANALIZACYJNE (Rys. 1) pojawi się okno wstawienia obiektu, a następnie należy przejść do edycji parametrów obiektu przez wybór w oknie

wstawienia obiektu przycisku  Właściwości elementu.

Wyświetli się wówczas okno Właściwości obiektu, umożliwiające ustawienie parametrów charakterystycznych obiektu. Po dokonaniu ustawień wcisnąć guzik zatwierdzenia OK, co spowoduje powrót do okna wstawienia obiektu, i kliknąć zaczepionym symbolem obiektu w wybrane miejsce
w polu rysunkowym. Procedura takiego wstawienia obiektu powoduje zapamiętanie ustawień parametrów oraz czcionek, pisaków, powierzchni dla każdego następnego obiektu z tej samej grupy.

Sposób drugi:

Po wybraniu odpowiedniej ikony (Rys. 1) wstawić symbol obiektu, korzystając z funkcji lokalizacji obiektu. Następnie zaznaczyć obiekt, co wyświetla pasek narzędzi umożliwiający modyfikację.

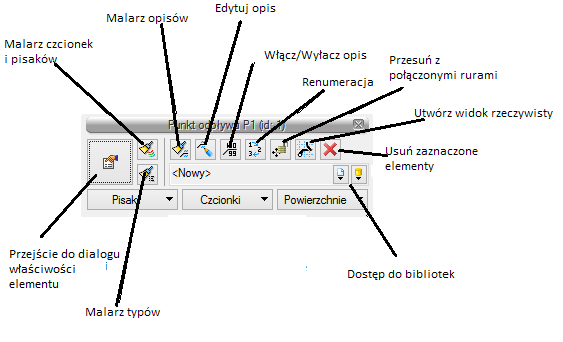

Rys. 9.     Pasek narzędzi wyboru modyfikacji obiektów

Przejść do edycji parametrów obiektu można poprzez wybór przycisku. Po ustawieniu parametrów w oknie Właściwości obiektu wcisnąć guzik zatwierdzenia OK, co spowoduje zmianę parametrów wstawionego wcześniej obiektu.

Okna Właściwości elementu służą do ustawiania parametrów charakterystycznych, geometrycznych
i technicznych obiektu i podzielone są dla każdego obiektu na grupy kontrolek:

Grupa kontrolek Zarządzanie elementem

Symbol – ustawienie nazwy wyświetlanej na rzucie wraz z numerem kolejnym obiektu. Jeżeli użytkownik nie wprowadzi zmiany w aktywnym oknie, nazwa wygeneruje się z okna Opcje.

Id elementu – numer kolejnego wstawianego elementu danego typu.

Typ – umożliwia wprowadzanie obiektów o wspólnych parametrach do biblioteki projektu.

Grupa – wspólna dla każdego z obiektów. Umożliwia grupowanie wybranych obiektów
i wprowadzenie do Menadżera Projektu.

Grupa kontrolek Wygląd

Zestaw kontrolek zawartych w tej grupie jest taki sam (lub bardzo zbliżony) dla wszystkich obiektów dziedzinowych zawartych w programie.

Wygląd opisu – umożliwia uruchomienie konfiguratora ustawienia zawartości opisu i jego organizacji. O tym, czy pojawi się opis na rzucie, użytkownik decyduje przez zaznaczenie pola wyboru Opis na rzucie.

Kąt – przez zmianę wartości w polu edycyjnym użytkownik ma możliwość zmienić kąt wstawienia obiektu.

Pisaki – ustawienie grubości, linii rysunkowych obrysu na modelu i widoku 3D.

Czcionki – ustawienie formatu czcionki nazwy wyświetlanej na rzutach rysunkowych

Powierzchnie – ustawienie kolorów i wzorów powierzchni widokowanych na 3D.

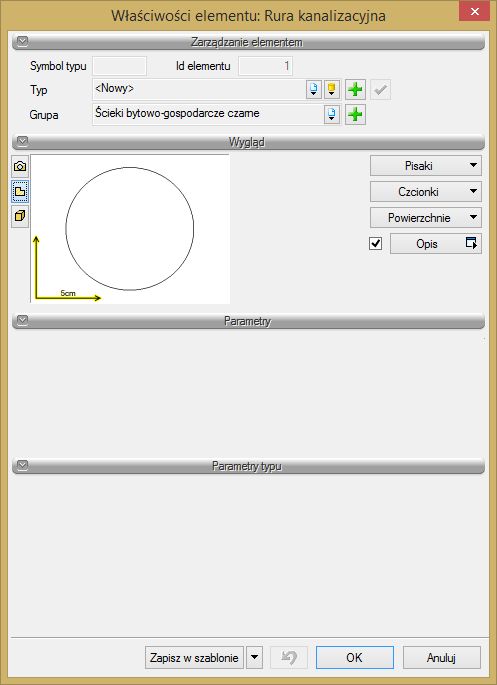

Rys. 10.   Okno właściwości elementu Rura kanalizacyjna, wygląd ogólny

Grupa kontrolek Parametry

Zestaw kontrolek indywidualny dla każdego z obiektów. Umożliwia ustawienie parametrów montażowych definiujących np.: lokalizację obiektu, pełnione funkcje, położenie wysokościowe.

Grupa kontrolek Parametry typu

Zestaw kontrolek indywidualny dla każdego z obiektów. Umożliwia ustawienie parametrów specyfikujących dany obiekt, np.: parametrów technicznych, geometrycznych (średnica, materiał itp.).

Grupa kontrolek zatwierdzających (zapisu lub rezygnacji)



Rys. 11.   Przyciski zapisu lub rezygnacji

Zapisz w szablonie – umożliwia zapisanie domyślnego typu obiektu w wybranym szablonie.

 – przycisk umożliwiający przywrócenie ustawień początkowych w typie.

OK – zatwierdzenie i wprowadzenie zmian.

Anuluj – rezygnacja ze zmian i powrót do poprzedniego okna.

W grupie kontrolek Wygląd po zaznaczeniu pola wyboru po lewej stronie (wstawieniu haczyka) uaktywnia się przycisk Opis, a po jego wciśnięciu uaktywnia się okno konfiguratora wyglądu opisu.

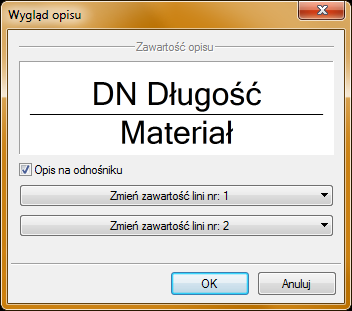

Rys. 12.   Konfigurator opisów, widok okna ogólnego

Użytkownik w oknie dysponuje możliwościami ustawienia zawartości merytorycznej składników (różnych dla danego obiektu) opisów oraz ich kolejności położenia i lokalizacji względem linii opisowej.

Po wciśnięciu odpowiedniego przycisku zawartości linii (górnej lub dolnej) uruchamia się dodatkowe okno umożliwiające odpowiedni wybór układu i zawartości (Rys. 12, przykład ustawienia linii dolnej opisu dla rurociągu).

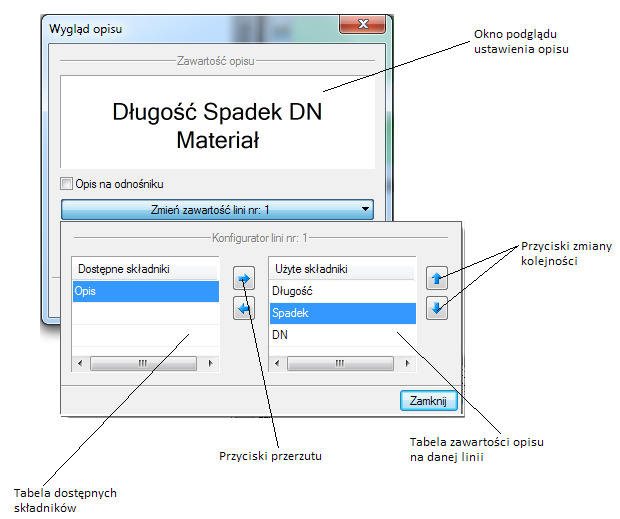

Rys. 13.   Konfigurator opisów, widok okna ustawiania wyglądu opisu

W oknie konfiguratora opisu znajdują się dwie tabele: po lewej stronie dostępne składniki
i po prawej stronie zawartość danej linii. Dostępność składników dla danej linii zależy
od wprowadzenia ich do linii nieaktywnej. Wprowadzenie do opisu na żądanej linii polega
na zaznaczeniu nazwy opisu i wciśnięciu strzałki w kierunku do tabeli zawartości opisu linii. Wybrany tytuł opisu zostanie przeniesiony, przez co nie będzie dostępny w tabeli dostępnych składników. Jeżeli użytkownik chce udostępnić składnik, postępuje w podobny sposób, zaznaczając składnik opisu w tabeli zawartości linii i za pomocą strzałki przerzuca do tabeli dostępnych składników.

Kolejność składników opisu na danej linii ustawiana jest od lewej do prawej, zgodnie z kolejnością
w tabeli zawartości linii od góry do dołu. Zmiana kolejności następuje poprzez zaznaczenie składnika w tabeli zawartości linii i sterowania przyciskami zmiany kolejności, przez co zostaje o jedno pole zmieniona kolejność danego składnika. Każde wciśnięcie strzałki zmienia kolejność o jedno pole w górę lub w dół. Po wciśnięciu przycisku Zamknij zmiany zostaną zastosowane.

Przejść do edycji opisu obiektu można poprzez wybór przycisku  Edytuj opis na pasku narzędzi wyboru modyfikacji obiektów (Rys. 9). Wówczas mamy dostępne okno edycji opisu (Rys. 14).

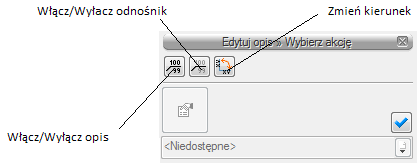

Rys. 14.   Okno edycji opisu

Aby przenieść ustawienia opisu z jednego elementu, należy wybrać przycisk  Malarz opisów na pasku narzędzi wyboru modyfikacji obiektów (Rys. 9). Wówczas będzie dostępne okno, w którym użytkownik może zaznaczyć poprzez odhaczenie odpowiedniego checkboksa, które parametry opisu mają być przenoszone („malowane”) na opis kolejnego elementu.

Rys. 15.   Okno wyboru malarza opisów

Dostępne parametry to:

Widoczność – przenosi ustawienie włączonego (wyłączonego) opisu.

Odnośnik – przenosi ustawienie opisu z odnośnikiem lub bez.

Kierunek – przenosi ustawienie pionowe (poziome) opisu.

Odsunięcie od obiektu – przenosi na kolejny element ustawienie położenia opisu względem obiektu.

Zawartość – przenosi zawartość linii opisowych ustawioną w konfiguratorze opisów.



Aby renumerować elementy instalacji, należy wcisnąć przycisk  Renumeracja obiektów z paska narzędzi modyfikacji obiektu. Pojawi się okno renumeracji, w którym można ustalić:

•      symbol obiektu, od którego zacznie się renumeracja,

•      sposób renumeracji; po odhaczeniu pola Zwiększaj nastąpi numeracja od cyfry symbolu wzwyż, bez odhaczonego pola Zwiększaj program nada ten sam symbol wszystkim obiektom danego typu,

•      renumerację automatyczną,

•      kierunek, od którego rogu dokumentu zacznie się renumeracja i czy będzie odbywać się poziomo, czy pionowo,

•      zasięg: renumeracja obiektów w całym budynku lub na aktywnej kondygnacji.

Rys. 16.   Okno renumeracji obiektów

Dodatkową funkcją użyteczną w procesie projektowania jest „przyczepienie” obiektów, tj. armatura, rewizja czy czyszczak do rurociągu, na którym jest wstawiony. Oznacza to, że zmiana kierunku długości lub spadku rurociągu automatycznie wymusza na obiekcie zmianę poziomu montażu i umiejscowienie na rzucie. Oczywiście jest możliwe wstawienie każdego elementu niezależnie, tzn. nie związując go z danym rurociągiem. Jest to przydatne przy montażu armatury na już istniejącej instalacji na istniejącym projekcie (modernizowanym obiekcie).
