Rozwinięcie instalacji kanalizacyjnej



Aby uzyskać rozwinięcie zbudowanej poprawnie instalacji kanalizacyjnej, kliknij na ikonę:

Dla całości instalacji:

Program ArCADia: Wstążka Kanalizacja ⇒ Grupa logiczna Instalacje Kanalizacyjne ⇒

Program AutoCAD lub ArCADia-INTELLICAD: Pasek narzędzi Instalacje Kanalizacyjne ⇒  lub napisz ISWR_AVA.

Dla gałęzi instalacji:

Program ArCADia: Wstążka Kanalizacja ⇒ Grupa logiczna Instalacje Kanalizacyjne ⇒

Program AutoCAD lub ArCADia-INTELLICAD: Pasek narzędzi Instalacje Kanalizacyjne ⇒  lub napisz ISWR_AVB.

Jeśli użytkownik chce zmienić właściwości widoku Rozwinięcie, może kliknąć na ramkę rozwinięcia.

Wówczas będzie miał dostępne okno modyfikacji rozwinięcia

Rys. 80.   Okno modyfikacji widoku Rozwiniecie

 właściwości rozwinięcia.

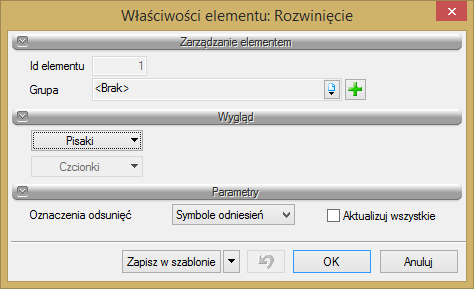

Rys. 81.   Okno właściwości elementu Rozwinięcie

Oznaczenia odsunięć­ – użytkownik ma do wyboru na liście dwie możliwości wstawiania odsunięć na rozwinięciu. Mogą być to Linie odniesień lub Symbole odniesień. Obok znajduje się checkbox Aktualizuj wszystkie, po zaznaczeniu którego wszystkie odsunięcia wprowadzone na rozwinięciu zmienią oznaczenia odniesień i kolejne wprowadzane będą już z tym wybranymi z listy.
