Raporty i Zestawienia



Dla poprawnie zaprojektowanej instalacji możliwe jest uzyskanie raportu obliczeniowego.

Raport RTF – przycisk znajduje się w dolnej części tabeli obliczeniowych. Po naciśnięciu przycisku pojawia się okno Zapisz raport.

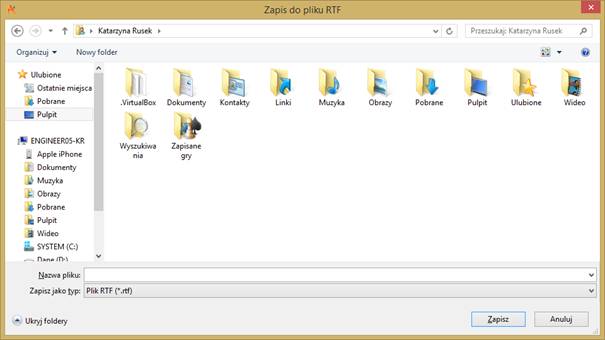

Rys. 82. Okno zapisu raportu obliczeniowego

Program ma możliwości generowania zestawień materiałów oraz wykazu elementów instalacji kanalizacyjnej.

Dla wprowadzenia Zestawienia materiałów instalacji kanalizacyjnej kliknij na ikonę:

Program ArCADia: Wstążka Kanalizacja ⇒ Grupa logiczna Instalacje Kanalizacyjne ⇒

Program AutoCAD lub ArCADia-INTELLICAD: Pasek narzędzi Instalacje Kanalizacyjne ⇒  (lub napisz ISWR_SLI)

lub

dla wprowadzenia Wykazów elementów instalacji kanalizacyjnej kliknij na ikonę:

Program ArCADia: Wstążka Kanalizacja ⇒ Grupa logiczna Instalacje Kanalizacyjne ⇒

Program AutoCAD lub ArCADia-INTELLICAD: Pasek narzędzi Instalacje Kanalizacyjne ⇒  (lub napisz ISWR_IL).

Wtedy możliwe jest wstawienie na rysunku tabeli z wykazem lub zestawieniem materiałów wszystkich elementów zawartych w projekcie.

Jeśli użytkownik chce wstawić zestawienie lub wykaz tylko części elementów np. dla jednego pomieszczenia to:

dla wprowadzenia Zestawienia materiałów wybranych elementów instalacji kanalizacyjnej kliknij na ikonę:

Program ArCADia: Wstążka Kanalizacja ⇒ Grupa logiczna Instalacje Kanalizacyjne ⇒

Program AutoCAD lub ArCADia-INTELLICAD: Pasek narzędzi Instalacje Kanalizacyjne ⇒  (lub napisz ISWR_SLSI) i zaznazc elementy na rzucie i zatwierdź Enter

lub

dla wprowadzenia Wykazów wybranych elementów  instalacji kanalizacyjnej kliknij na ikonę:

Program ArCADia: Wstążka Kanalizacja ⇒ Grupa logiczna Instalacje Kanalizacyjne ⇒

Program AutoCAD lub ArCADia-INTELLICAD: Pasek narzędzi Instalacje Kanalizacyjne ⇒  (lub napisz ISWR_SIL).



Kliknięcie w linie tabeli lub przejście do właściwości daje możliwość edycji zawartości tabeli.
Po wciśnięciu przycisku  istnieje możliwość uzyskania raportów w formacie RTF.
Po naciśnięciu przycisku  program umożliwia również eksport danych z zestawienia materiałów do programu Ceninwest.



Rys. 83.   Okno modyfikacji zestawienia materiałów instalacji kanalizacyjnej

Rys. 84.   Okno modyfikacji wykazu elementów instalacji kanalizacyjnej

Po wstawieniu zestawienia elementów instalacji kanalizacyjnej lub zestawienia materiałów instalacji kanalizacyjnej i wyborze przycisku  lub dwukliku na ramkę zestawienia pojawia się okno definiowania właściwości zestawienia odpowiednio: elementów (Rys. 85) i materiałów (Rys. 86).

Można w nich modyfikować wygląd i zawartość tabeli poprzez dodawania bądź usuwanie kolumn (składników) w oknie właściwości.



Rys. 85.   Okno właściwości wykazu elementów instalacji kanalizacyjnej

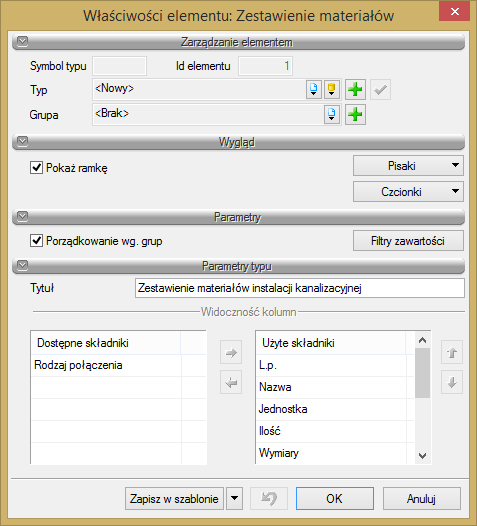

Rys. 86.   Okno właściwości zestawienia materiałów instalacji kanalizacyjnej

Po wstawieniu Zestawienia materiałów lub Wykazu elementów jest możliwość zaznaczenia ich – wówczas dostępne jest okno modyfikacji, na którym znajduje się ikona  Zaznaczanie wybranych elementów na rzucie. Po kliknięciu na daną ikonę użytkownik ma możliwość wybrania myszką pozycji w zestawieniu bądź wykazie. Podświetlony wiersz w tabeli można kliknąć i wówczas zaznaczone zostaną na rzucie wszystkie elementy z tego wiersza.

Aby dla wszystkich zaznaczonych obiektów zmienić właściwości np. parametry typu (średnicę, producenta, rodzaj połączeń lub inne) należy kliknąć ikonę Zmiana właściwości wybranych elementów.

Rys. 87.   Widok zestawienia z zaznaczonym elementami
