Profil podłużny odcinków instalacji
Aby stworzyć profil narysowanego poprawnie odcinka instalacji, wybierz ikonę:
Program ArCADia:
Wstążka Kanalizacja ⇒ Grupa logiczna Instalacje
Kanalizacyjne ⇒
oraz do budowy i organizacji profili ikonę:
Wstążka Kanalizacja ⇒ Grupa logiczna Instalacje
Kanalizacyjne ⇒
Program AutoCAD lub ArCADia-INTELLICAD:
Pasek narzędzi Instalacje Kanalizacyjne ⇒
(albo napisz ISWR_PV)
oraz do budowy i organizacji profili ikonę:
Pasek narzędzi Instalacje Kanalizacyjne ⇒
(albo napisz
ISWR_PVC).
Wtedy w pasku poleceń programu ArCADia-INTELLICAD, AutoCAD i ArCADia-START (na dole ekranu) wyświetli się okno z komunikatem „Proszę zaznaczyć element początkowy”.
Po wybraniu elementu początkowego (punktu odpływu dla całej instalacji) pojawi się okno wyboru ścieżki obliczeniowej.
W oknie tym użytkownik zaznacza ścieżkę profilu głównego.

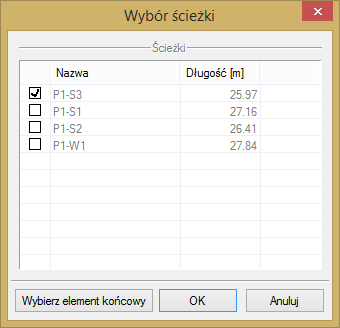

Rys. 76. Okno wyboru ścieżki profilu głównego
Po wybraniu ścieżki profilu należy wskazać miejsce wstawienia
profilu na modelu.
Przy aktywnym widoku Profil instalacji
kanalizacyjnej, klikając na ramkę profilu, użytkownik aktywuje okno
modyfikacji.
Rys. 77. Okno modyfikacji profilu
Po wyborze przycisku
lub dwukliku na ramkę profilu pojawia
się okno definiowania właściwości profilu.

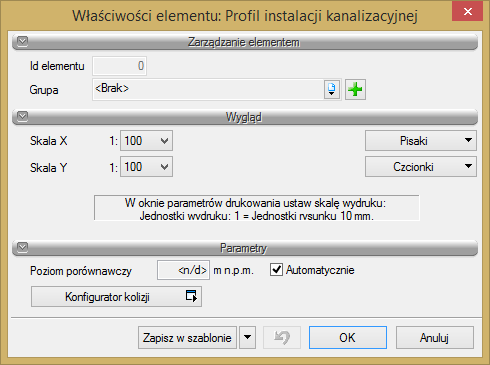

Rys. 78. Okno właściwości profilu instalacji kanalizacyjnej
Grupa kontrolek Wygląd
Skala X i Skala Y – Użytkownik ma możliwość ustalenia z rozwijalnej listy skali, w jakiej rysowany będzie profil instalacji.
Grupa kontrolek Parametry
Poziom porównawczy – Użytkownik ma możliwość wprowadzenia poziomu porównawczego rysowania profilu przy zaznaczonym polu wyboru Automatycznie. Poziom porównawczy ustalony jest na poziomie niższym o 5 m od najniżej położonego punktu instalacji kanalizacyjnej.
Przycisk Konfigurator kolizji – Po kliknięciu tego przycisku użytkownik ma dostępne okno konfiguracji kolizji, gdzie ma dostępne kolejne dwa okna, w których wybiera, jakie obiekty systemu ArCADia będą brały udział w sprawdzeniu kolizji. Może zapisać to ustawienie jako Typ w bibliotece projektu.

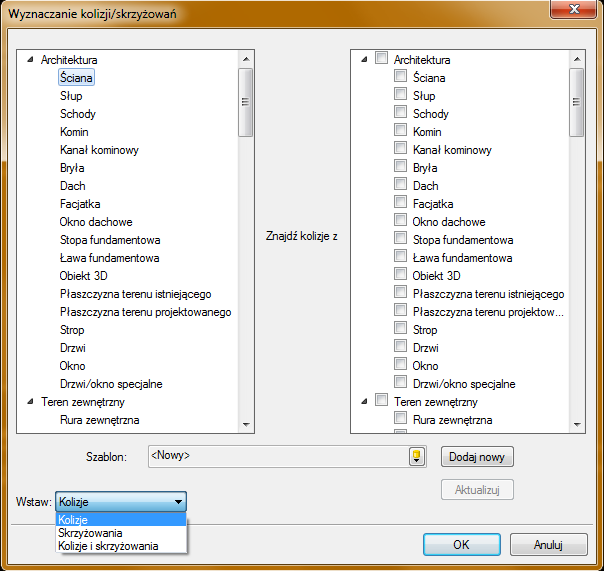

Rys. 79. Okno konfiguratora kolizji i skrzyżowań
W dolnej części okna jest dostępna rozwijalna lista, w której użytkownik wybiera, czy chce sprawdzić Kolizje, Skrzyżowania, czy też Kolizje i Skrzyżowania.
Po zatwierdzeniu przyciskiem OK na profilu będą widoczne elementy kolidujące.
