Obliczenia

Po wykonaniu sprawdzenia poprawności zbudowanego modelu instalacji oraz po dobraniu średnic rurociągów można wykonać obliczenia przez naciśnięcie w pasku narzędzi programu ikony:

Program ArCADia:

•      Wstążka Kanalizacja ⇒ Grupa logiczna Instalacje Kanalizacyjne ⇒  – dla wyznaczenia średnic rurociągów odpływowych

lub

•      Wstążka Kanalizacja ⇒ Grupa logiczna Instalacje Kanalizacyjne ⇒  – dla wykonania doboru średnic pionów.

Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Kanalizacyjne ⇒  (albo napisz ISWR_DETER) – dla wyznaczenia średnic rurociągów odpływowych

lub

•      Pasek narzędzi Instalacje Kanalizacyjne ⇒  (albo napisz ISWR_CALC) – dla wykonania doboru średnic pionów.

Wtedy program wyświetla okno z dwiema tabelami obliczeniowymi.

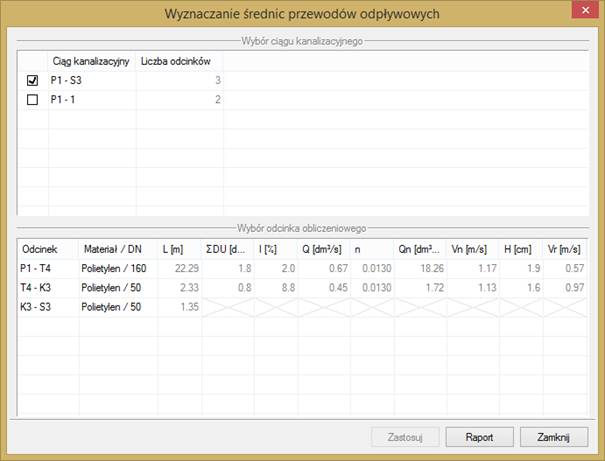

Rys. 72.   Widok tabeli obliczeniowej rurociągów poziomych odpływowych

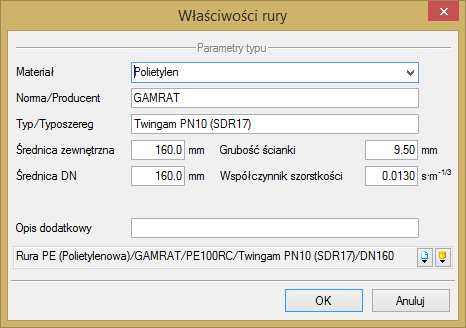

Rys. 73.   Edycja średnic w tabeli obliczeniowej rurociągów odpływowych

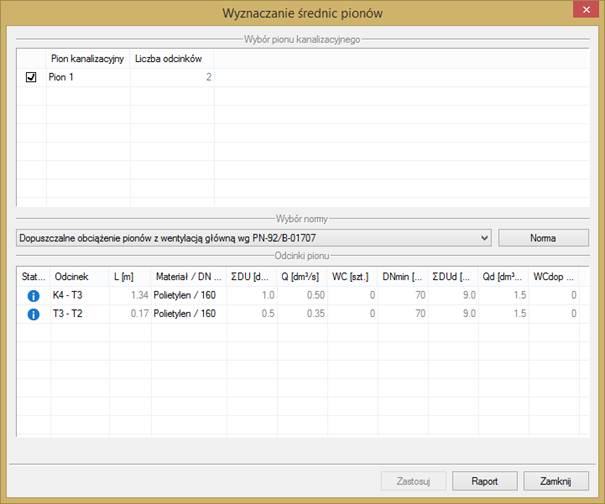

Rys. 74.   Widok tabeli obliczeniowej pionów

Edycja średnic w tabeli obliczeniowej pionów jest analogiczna jak dla tabeli obliczeniowej rurociągów odpływowych.

Po wciśnięciu przycisku Norma użytkownik ma dostępne tabele, jakie uwzględniane są do obliczeń pionów.

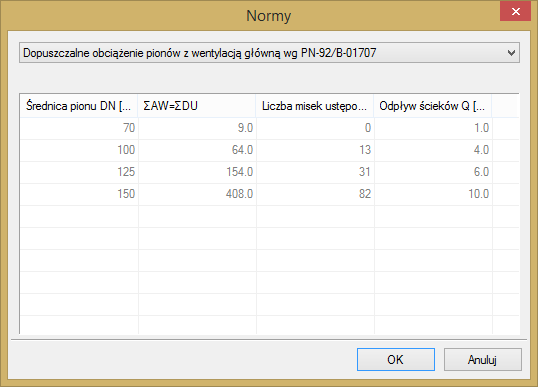

Rys. 75.   Okno wyboru normy w tabeli obliczeniowej pionów
