Sprawdzenie poprawności narysowanej instalacji

Po zakończeniu rysowania instalacji i po połączeniu wszystkich rurociągów i elementów istnieje możliwość sprawdzenia wykonania projektu pod względem poprawności połączeń rurociągów oraz innych elementów wprowadzonych do projektu. Aby uruchomić funkcję sprawdzenia instalacji, kliknij z paska narzędzi programu ikonę:

Program ArCADia:

      Wstążka Kanalizacja ⇒ Grupa logiczna Instalacje Kanalizacyjne

Program AutoCAD lub ArCADia-INTELLICAD:

      Pasek narzędzi Instalacje Kanalizacyjne 10_sprawdzacz

lub napisz

      ISWR_VER.

Następnie w pasku poleceń ArCADia-START na dole ekranu pojawia się polecenie „Proszę zaznaczyć obiekt startowy”. Należy wybrać na przykład punkt odpływu ciągu.

W tabeli użytkownik otrzymuje informację o ilości braków w ciągłości instalacji. Programu wykrywa niepodłączone elementy instalacji oraz ciągi rurociągów, które nie mają połączenia z punktem odpływu lub odpływem przyboru.

Użytkownik po kliknięciu na informację o błędzie uruchomi detekcję błędów na rysunku. Program na modelu zaznaczy ścieżki oraz elementy, gdzie występują błędy. Projektant na rysunku może wprowadzić korekty, podłączając elementy w celu zapewnienia ciągłości instalacji.

Po wprowadzeniu korekt program w raporcie informuje o prawidłowości zbudowanej instalacji.

W lewej części okna użytkownik będzie miał możliwość odfiltrowania błędów i wyświetlenia tylko wybranych opisów.

Na liście rozwijalnej Instalacja użytkownik wybiera punkt odpływu.

Z listy rozwijalnej Położenie użytkownik ma możliwość ograniczenia wyświetlania błędów do danej kondygnacji.

Lista rozwijalna Elementy daje możliwość wybrania jednej z kilku grup niepodłączonych elementów. Jeżeli występują błędy połączeniowe w grupach Armatura, Rewizja, użytkownik może wybrać np. jedynie grupę Rewizja.

Z listy rozwijalnej Kategoria użytkownik wybiera rodzaj błędu, jaki występuje w projekcie: niepodłączone elementy, nieprawidłowe połączenie.

Po zakończeniu wyboru z list rozwijalnych użytkownik może zaznaczyć na rysunku obiekty, które są niepodłączone i które odpowiadają danemu pogrupowaniu. W tym celu należy wcisnąć guzik Pokaż wybrane. Nastąpi wówczas przeniesienie obszaru widoku rzutu instalacji w dany fragment rysunku instalacji, obejmujący grupę błędów połączeniowych oraz zaznaczenie błędnie połączonych elementów liniami przerywanymi z widocznymi uchwytami.

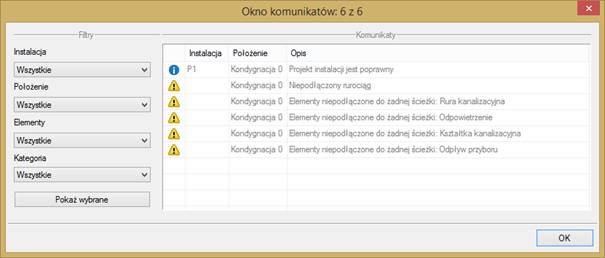

Rys. 71.   Tabela – Raport instalacji kanalizacyjnej z informacją o poprawności
zbudowanej instalacji

Typy komunikatów (różnią się ikonką przy komunikacie):

      Informacja

      Ostrzeżenie

      Błąd



Treść komunikatów – Interpretacja

1.   Projekt instalacji jest poprawny

Komunikat występuje wówczas, gdy w instalacji jest punkt przyłączenia, a wszystkie obiekty pośrednio i bezpośrednio podłączone do tego punktu tworzą instalację zbudowaną poprawnie pod względem połączeń.

2.   Brak punktu odpływu

Komunikat występuje wówczas, gdy w projekcie nie ma punktu odpływu.

3.   Niepodłączony rurociąg

Komunikat występuje wówczas, gdy w projekcie istnieje rurociąg, który jest niepodłączony.

4.   Elementy niepodłączone: np. Armatura

Komunikat występuje wówczas, gdy obiekt nie jest podłączony do żadnego rurociągu.

5.   Elementy niepodłączone do żadnej ścieżki: np. Rura kanalizacyjna

Komunikat występuje wówczas, gdy obiekt (również rurociąg) nie ma pośredniego lub bezpośredniego połączenia z punktem przyłączenia. (Może być podłączony do rurociągów, ale rurociągi te nie mają połączenia z punktem przyłączenia.)





￿
