Zapis szablonu

Aby wybrać i (lub) edytować szablon, wybierz ikonę:

Program ArCADia:

•      Wstążka Narzędzia główne ⇒ grupa logiczna Moduły ⇒  Menadżer szablonów

Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi ArCADia-ARCHITEKTURA ⇒  Menadżer szablonów



lub napisz



•      isa_defaults.

Dla zapisania wszystkich ustawień elementów, nie tylko ich szerokości i wysokości, ale również pisaków, płaszczyzn, wysokości kondygnacji, stworzona jest nowa opcja szablonu, który zapamiętuje ustawienia zadane przez użytkownika i wywołuje je wraz z kolejnym projektem. Ilość tworzonych szablonów jest nieograniczona, może być związana z branżą, skalą, w jakiej projekt będzie drukowany czy np. z rodzajem projektowanego budynku. Zapisane wysokości i parametry kondygnacji dla budynków przemysłowych i budownictwa jednorodzinnego są różne i każdorazowe zmiany pochłaniają więcej czasu niż stworzenie pliku szablonu z ustawieniem wszystkich potrzebnych parametrów.

Opcja ta nie pokrywa się z typem elementu, ale zapisuje dodatkowe parametry. Na przykład dla ściany zapisze grubości i kolorystykę przypisanych pisaków (wszystkie ściany będą od tej pory rysowane zadanymi przez użytkownika pisakami), określenie wysokości (która domyślnie jest wysokością kondygnacji), domyślnie wprowadzaną ścianę, która już nie musi być ścianą jednowarstwową
o grubości 25 cm, tylko dowolną wybraną przez użytkowania (np. poprzez Typ). Wprowadzone parametry zostają zapisane do aktywnego stylu po przyciśnięciu przycisku Zapisz w szablonie, który znajduje się na dole każdego okna dialogowego z właściwościami elementu.

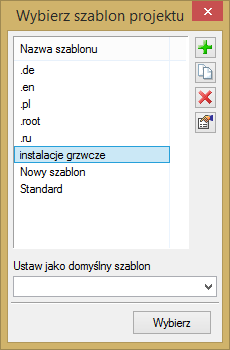

Szablon jest wybierany na początku pracy z projektem. Po wybraniu pierwszej, dowolnej opcji programu ArCADia pojawi się poniższe okno dialogowe:





W oknie Właściwości szablonu można zobaczyć, jakie elementy wchodzą w skład szablonu (np. zmienione parametry dla ścian, okien itp.). Można dany elementu usunąć lub zmienić nazwę szablonu.
