Tworzenie i wstawianie układów

W celu uruchomienia Eksploratora obiektów wybierz ikonę:

Program ArCADia:

•      Wstążka Widok ⇒ grupa logiczna Pokaż/Ukryj ⇒ Pokaż/Ukryj Eksploratora obiektów

Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi ⇒ Pokaż/Ukryj Eksploratora obiektów

lub napisz

•      isa_o.

Okno Eksploratora obiektów służy do wprowadzania i wstawiania zdefiniowanych obiektów 2D, 3D i układów.

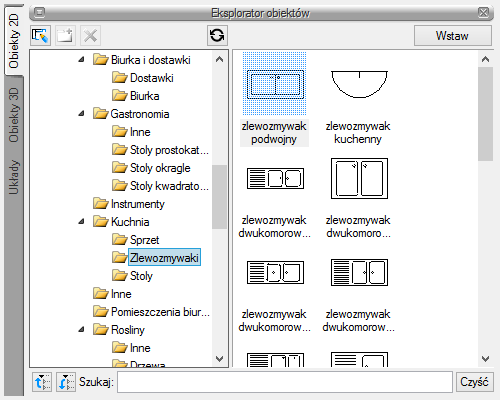

Rys. 11.         Okno Eksploratora obiektów

Po lewej stronie okna Eksploratora obiektów znajdują się następujące zakładki:

Obiekty 2D – zakładka umożliwiająca wybór istniejącego lub wprowadzenie nowego obiektu 2D, np. Tabelka rysunkowa.

Obiekty 3D – zakładka umożliwiająca wybór istniejącego lub wprowadzenie nowego obiektu 3D.

Układy – przy projektowaniu, np. instalacji grzewczych, często wykorzystywane są gotowe schematy, które nie różnią się między projektami użytymi elementami, ale np. ich średnicami. Często też producenci w swojej ofercie mają produkty składające się z kilku różnych elementów. Dla sprawnego projektowania powstała opcja, która pozwala na stworzenie takiego układu i zapisanie go do biblioteki układów. Zapis ten pozwoli na wykorzystanie układu elementów w dowolnym projekcie wraz
z zadanymi początkowo parametrami.

Aby dodać nowy układ elementów, które są już narysowane, należy:

1. W oknie Eksploratora obiektów na zakładce Układy wybrać  Utwórz układ.

2. Zaznaczyć elementy, które mają znaleźć się w grupie i zatwierdzić wybór poprzez Enter.

3. Wskazać punkt bazowy dla układu.

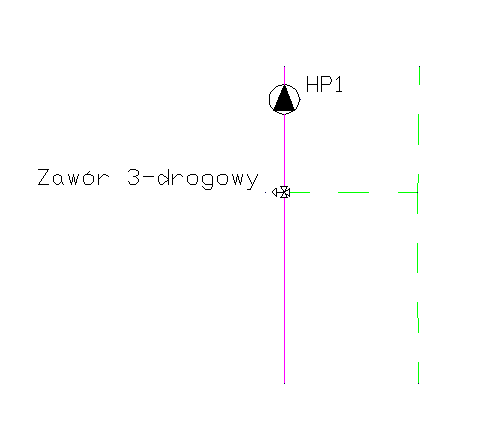

Rys. 12.         Elementy rysunku przed zapisaniem układu

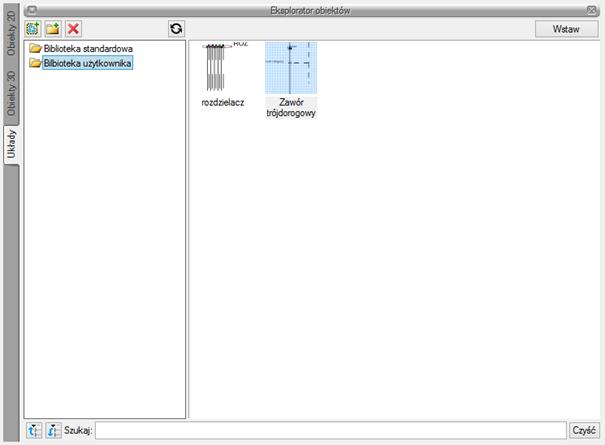

Rys. 13.         Zapisany układ

Aby wstawić układ do rysunku, należy wybrać:

Program ArCADia:

•      Wstążka Architektura ⇒ grupa logiczna Elementy uzupełniające ⇒  Pokaż Eksploratora obiektów ⇒ zakładka Układy



Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi ArCADia-ARCHITEKTURA ⇒  Pokaż Eksploratora obiektów ⇒ zakładka Układy



1. W oknie Eksploratora obiektów na zakładce Układy wybrać układ do wstawienia.

2. Wcisnąć przycisk Wstaw i wskazać miejsce położenia układu w projekcie.
