Rura gazowa pionowa

Aby wstawić rurociągi pionowe, np. podejścia do szafek gazowych, kliknij na ikonę:

Program ArCADia:

•      Wstążka Gaz ⇒ Grupa logiczna Instalacje Gazowe Zewnętrzne ⇒

Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Gazowe Zewnętrzne ⇒

lub napisz

•      iogas_ovgp.

Wyświetla się wtedy okno wstawiania rur pionowych. Tak jak w poprzednich przypadkach przez odznaczenie odpowiedniego pola wyboru uaktywnia się funkcja śledzenia i wykrywania wrysowanych wcześniej obiektów.

Procedury wstawiania rurociągów określone są przez odpowiednie ustawienie funkcji w oknie wstawiania rur gazowych pionowych.

Rys. 29.        Okno wstawiania rury gazowej

Wstawienie rurociągu pionowego z funkcją ręcznego wpisywania polega na wpisaniu przez użytkownika w polach edycyjnych rzędnych dla obu końców rurociągu. Edytuje się wówczas odcinek pionowy o zadanych wysokościach końców odcinków.

Pola wyboru Pobierz z elementu dają możliwość dołączania odcinków rurociągów do punktów elementów wcześniej narysowanych. Edycję tą metodą wykonuje się w ten sam sposób co w przypadku rur poziomych.

Poprzez wybór przycisku  lub dwuklik na wstawionej rurze pojawia się okno definiowania właściwości projektowanego odcinka rury gazowej pionowej.

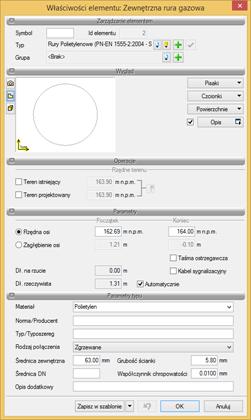

Rys. 30.        Okno właściwości elementu Zewnętrzna rura gazowa

Okno i funkcje są analogiczne jak w przypadku rury poziomej. Jedyną różnicą jest brak spadku (rura pionowa).

Rys. 31.        Okno wyboru modyfikacji rurociągu pionowego
