Rura osłonowa pionowa i pozioma

Aby wstawić rurę osłonową poziomą, kliknij na ikonę:

Program ArCADia:

•      Wstążka Gaz ⇒ Grupa logiczna Instalacje Gazowe Zewnętrzne ⇒

Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Gazowe Zewnętrzne ⇒

lub napisz

•      iogas_ocp.

Wyświetla się wtedy okno wstawiania początku rury osłonowej poziomej. Przez odhaczenie odpowiedniego pola wyboru uaktywnia się funkcja śledzenia i wykrywania wrysowanych wcześniej obiektów. Wstawienie rury osłonowej realizowane jest w dwóch fazach. W fazie pierwszej po kliknięciu ikony wstawiania pokazuje się okno dla początku odcinka, natomiast po kliknięciu w wybrany punkt na rzucie (wybranie lokalizacji początku) pokazuje się okno do definicji punktu końcowego.

Jeżeli użytkownik chce wstawić rurę ze stałym spadkiem, wówczas zaznacza pole Spadek. Znika wtedy pole edycji Zagłębienia osi, a pojawia się pole umożliwiające wpisanie spadku w % (Spadek).

Rys. 32.        Okno wstawiania początku odcinka rury osłonowej poziomej

Rys. 33.        Okno wstawiania końca odcinka rury osłonowej poziomej

Poprzez wybór przycisku  lub dwuklik na wstawionej rurze pojawia się okno definiowania właściwości projektowanego odcinka rury osłonowej poziomej.

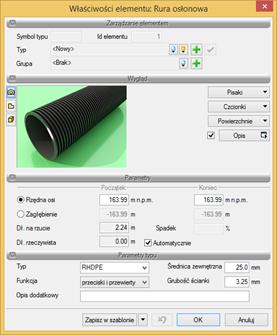

Rys. 34.        Okno właściwości elementu Rura osłonowa

Grupa kontrolek Parametry

Pozwala na wprowadzenie parametrów montażowych i geometrycznych odcinka rurociągu.

Użytkownik ma do dyspozycji pola edycyjne: Rzędna osi początku i Rzędna osi końca.

Długość trasy ustawia się na rysunku w modelu. Długość rury zaczytywana jest z modelu rysunku przy zaznaczonym polu wyboru Automatycznie.

Grupa kontrolek Parametry typu

Ta grupa kontrolek daje możliwość wyspecyfikowania parametrów materiałowych i geometrii rurociągów użytych do projektowania.

Typ – użytkownik z listy rozwijalnej wstawia typ rury użyty w projekcie.

Średnica zewnętrzna – średnica rury liczona po wymiarach zewnętrznych odpowiadająca danemu typoszeregowi.

Grubość ściany – grubość ściany rury osłonowej występująca dla danej średnicy zewnętrznej.

Funkcja ­– użytkownik z listy rozwijalnej wstawia funkcję, jaką ma pełnić dana rura osłonowa. Do wyboru ma cztery możliwości: przeciski i przewierty; wykopy otwarte; zewnętrzna; dzielona.

Okno umożliwia także korzystanie z bibliotek projektu lub z bibliotek globalnych. Z listy rozwijalnej danej biblioteki użytkownik może dokonać wyboru przykładowego rodzaju rury osłonowej
i zastosowanie w projekcie.

Aby wstawić rurę osłonową pionową, kliknij na ikonę:

Program ArCADia:

•      Wstążka Gaz ⇒ Grupa logiczna Instalacje Gazowe Zewnętrzne ⇒

Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Gazowe Zewnętrzne ⇒

lub napisz

•      iogas_ovcp.

Wyświetla się wtedy okno wstawiania początku rury osłonowej poziomej. Przez odhaczenie odpowiedniego pola wyboru uaktywnia się funkcja śledzenia i wykrywania wrysowanych wcześniej obiektów.

Rys. 35.        Okno wstawiania rury osłonowej pionowej

Wstawienie rury osłonowej pionowej z funkcją ręcznego wpisywania polega na wpisaniu przez użytkownika w polach edycyjnych rzędnych dla obu końców rury. Edytuje się wówczas odcinek pionowy o zadanych wysokościach końców odcinków.

Poprzez wybór przycisku  lub dwuklik na wstawionej rurze pojawia się okno definiowania właściwości projektowanego odcinka rury osłonowej pionowej analogiczny jak dla rury osłonowej poziomej.
