Struktury ścian/Prezentacja ścian wielowarstwowych

W ArCon+ można do ścian przyporządkować dowolną strukturę warstw, która jest widoczna przy włączonej prezentacji architektonicznej. Odpowiednie okno dialogowe ukazuje się po kliknięciu na ikonę  w obszarze Struktura ściany okna dialogowego Ściana.

W obszarze Domyślnie można wybrać jedną z predefiniowanych struktur ścian, zmienić ją bądź usunąć. Dalej można nowe pozycje zapisać pod nową nazwą i zarządzać nimi. Aby stworzyć nową ścianę należy kliknąć ikonę  i wprowadzić nazwę dla nowej struktury.

Nową strukturę edytujemy za pomocą ikon „Wstaw warstwę powyżej”, „Wstaw warstwę poniżej” i „Usuń warstwę”. Dla każdej warstwy można zdefiniować nazwę, grubość jak również kreskowanie i materiał. Dodatkowo warstwie można przypisać cechę „Nośna”, co ma znaczenie przy prezentacji na przekrojach w trybie konstrukcji. Wewnątrz obszaru podglądu „Warstwy ściany” określamy bieżącą warstwę poprzez kliknięcie lewym klawiszem myszy na wybranej pozycji. Wraz z każdą nową warstwą powstaje linia oddzielająca warstwy, dla której można zmienić właściwości linii. Suma wprowadzonych grubości warstw daje po zakończeniu pracy w oknie dialogowym całkowitą grubość ściany.

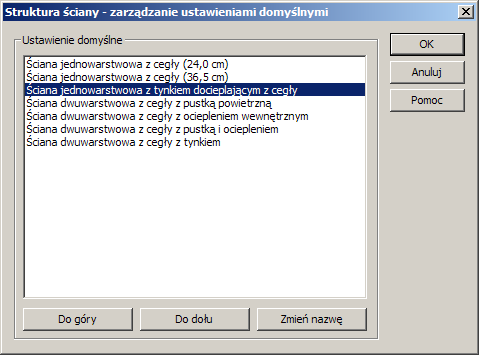

Kolejność, w której predefiniowane ściany ukazują się na liście rozwijalnej w obszarze Domyślnie można edytować w oknie dialogowym „Struktura ściany – zarządzanie ustawieniami domyślnymi” wywoływanym ikoną .

Wskazówka: obmurowania, które są właściwością drzwi i okien są ustawiane w odpowiednich oknach dialogowych dla tych elementów.

Więcej:

Okno dialogowe „Edycja stylu wypełnienia" i „Edycja typu linii"
