Okno dialogowe „Przycięcie ściany”

W ArCon ściany są automatycznie przycinane do leżących powyżej połaci dachów. W szczególnych przypadkach może dawać to w wizualizacji nieoczekiwane rezultaty. Przykładowo, jeśli połacie dachowe lub punkty struktury dachu leżą ponad segmentem ściany budynku głównego, w trybie projektowania powstają w elewacji budynku dziury.

Za pomocą okna dialogowego Przycięcie ściany można wyłączyć ten automat dla wybranej ściany.

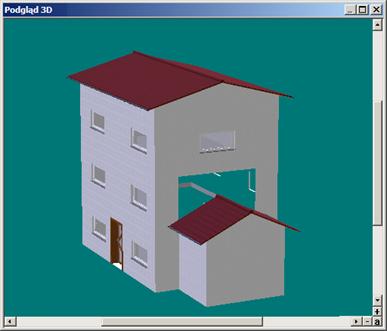

Poniższy rysunek pokazuje działanie opcji „nie przycinać żadnym dachem” dla wybranych ścian.

Inaczej niż dla dachów ściany pod schodami nie są automatycznie przycinane. Za pomocą opcji tego okna dialogowego można takie zachowanie wymusić. Sposób wprowadzania jednoznacznych opisów dla obiektów w projektach zawierających wiele dachów i schodów zamiast predefiniowanego ID jest opisany na stronie pomocy Opisy pozycji dla elementów konstrukcyjnych.

Ściany stworzone przez to okno dialogowe są przewidziane z tzw. obrysami ścian. Dalsze szczegóły o postępowaniu z obrysami ścian i ich opcje znajdą Państwo na stronie pomocy Edycja obrysów ścian.
