Punkt menu Kondygnacje - „Widoczne kondygnacje”

Wskazówka: od wersji ArCon 6.5 dostępne jest zarządzanie widocznością kondygnacji i budynków poprzez makro Menadżer Projektu.

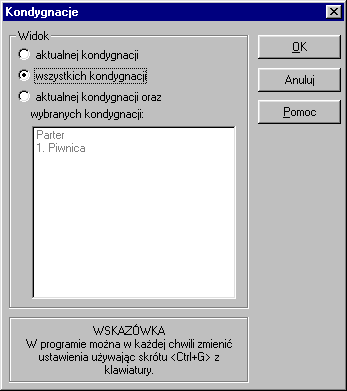

Po wybraniu tego punktu menu, ukazuje się poniższe okno dialogowe:

Zawartość listy wyboru tego okna dialogowego zależy oczywiście od tego, ile i jakie kondygnacje występują w projekcie. Nasz projekt przykładowy ma pięć kondygnacji.

Tutaj podaje się te kondygnacje, które maja być jeszcze widoczne oprócz aktualnej kondygnacji. W oknie trybu konstrukcji, aktualna kondygnacja przedstawiana jest normalnie, a wszystkie pozostałe widoczne kondygnacje przedstawione są w kolorze szarym.

Istnieje jednak możliwość sadowienia na elementach kondygnacji przedstawionych w szarym kolorze. W trybie projektowania, obraz zależny jest od sposobu prezentacji okna. W rzucie poziomym trybu projektowania, prezentacja odbywa się analogicznie jak w trybie konstrukcji, tzn. wszystkie widoczne kondygnacje są podłożone kolorem szarym, a tylko przedmioty wyposażenia aktualnej kondygnacji przedstawiane są w kolorze czarnym. Widok w rzucie poziomym jest niezależny od danych wprowadzanych do okna dialogowego. Jest tam zawsze przedstawiana tylko aktualna kondygnacja – w przeciwnym wypadku byłaby zawsze widoczna najwyższa kondygnacja. W rzucie perspektywicznym, przedstawiane są wszystkie kondygnacje jednocześnie. Szczególnie w tym rzucie, można za pomocą tego okna dialogowego uzyskać specjalne efekty:

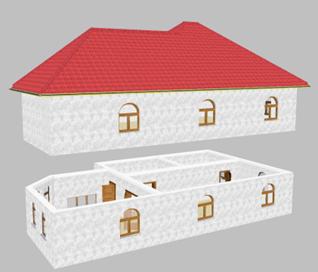

Przy wybraniu Widok aktualnej kondygnacji, można prezentować projektowany dom w postaci „warstw” przekształcając w katalogu wyboru kondygnacji, po kolei różne kondygnacje w aktualną kondygnację.

Uwaga: Do wybierania kondygnacji można stosować także klawisze ze strzałkami (w górę, w dół) posiadanej klawiatury, oczywiście jeżeli uprzednio kliknięto w katalogu wyboru.

Wskazówka: W trybie konstrukcji w menu Widok można wybrać poprzez opcję Pokaż zawsze schody z kondygnacji poniżej, czy schody z kondygnacji znajdującej się poniżej aktualnej kondygnacji mają być widoczne również wtedy, gdy kondygnacja, na której schody znajdują się nie jest widoczna.

Wybierając w polu dialogowym Widok, wszystkie kondygnacje, wówczas można projektowany budynek w całości podziwiać w rzucie perspektywicznym. Ostatnia alternatywa Widok aktualnej kondygnacji <Nazwa kondygnacji> oraz wybranych kondygnacji jest szczególnie interesująca wówczas, jeżeli mają być prezentowane tylko niektóre kondygnacje projektowanego domu.
