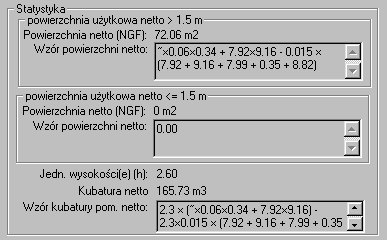

Obszar „Statystyka”

Podczas gdy w zakładce Ogólne powierzchnia pomieszczenia wykazywana jest bez uwzględnienia grubości tynku, w zakładce Norma uzyskiwana jest powierzchnia podłoża użytkowa netto po odjęciu grubości tynku i z uwzględnieniem różnic wysokościowych pomieszczenia.

W obliczeniach zgodnie z normą DIN 277 uwzględniane są części pomieszczenia o wysokości powyżej 1,50 m. Powierzchnie o wysokości pomieszczenia mniejszej niż 1,50 muszą być analizowane indywidualnie. Analogicznie do tej zasady podzielono obszar Statystyka powierzchni użytkowej netto na następujące części:

•   Powierzchnia użytkowa netto > 1,50: ArCon oblicza powierzchnię użytkową netto po odjęciu grubości tynku, przy czym uwzględniane są tylko te części pomieszczenia, których wysokość jest większa niż 1,50 m. Pomieszczenia poddasza niższe niż 1,50 nie byłyby zatem zawarte w obliczeniach powierzchni użytkowej netto. Przebieg obliczeń można prześledzić w oknie Wzór powierzchni netto. Widać tu, że odjęta została powierzchnia zajmowana przez tynk.

•   Powierzchnia użytkowa netto < 1,50: ArCon oblicza także powierzchnię pomieszczeń niższych niż 1,50 m. Obliczona tu powierzchnia nie jest wliczana do powierzchni całkowitej i jest wykazywana w obliczeniach zgodnie z normą osobno.

W obszarze Wysokość (h) ArCon+ pokazuje automatycznie wysokość pomieszczenia w zależności od typu zamknięcia leżącego powyżej (czy leżących powyżej) pomieszczenia. Wysokość ta potrzebna jest do obliczenia kubatury netto pomieszczenia i kubatury całego budynku, składającej się z kubatur składowych poszczególnych pomieszczeń.

Wysokość pomieszczenia zdefiniowana jest jasno jako różnica między górną krawędzią podłogi i górną krawędzią podłogi na kondygnacji powyżej. Sprawdzenie typu zamknięcia pomieszczeń leżących powyżej jest potrzebne, aby nie policzono dwukrotnie kubatury pewnych stropów czy podłóg lub też nie pominięto ich. ArCon oblicza zatem także przypadki, kiedy powyżej aktualnego pomieszczenia znajdują się dwa pomieszczenia, z których jedno nie posiada stropu.

W obszarze Kubatura pomieszczenia netto (KPN) podawana jest kubatura, uwzględniająca obliczoną w polu powyżej wysokość. Na podstawie wzoru można prześledzić obliczenia.
