Obliczenia zgodnie z normą DIN 277 i II. BV
Oprócz szczegółowych informacji Info_bud, które możliwe były do uzyskania do tej pory w ArCon+, teraz można uzyskiwać obliczenia powierzchniowe i przestrzenne budynków wysokich według normy DIN 277 część 1 i 2. jak również zgodnie z II. BV(BGB1 I S. 2178)/WoFIV. W tym celu ArCon+ przewiduje specjalne pliki infobud, które uwzględniają obliczenia zgodnie z DIN 277 wzgl. II. BV/WoFIV tak, że można używać ich do potrzeb zlecenia. Szablony te, należące do standardowego pakietu ArCon, używane są tak samo szablony jak w „normalnym” infobud. Wymogiem przejęcia danych do obliczeń zgodnie z normą jest tu wprowadzenie wszystkich prawidłowych danych dla pomieszczeń, ponieważ nie wszystkie wartości są automatycznie pobierane z projektu i część z nich trzeba wprowadzać ręcznie.
Dodatkowo oprócz obliczeń powierzchni i kubatury zgodnie z normą DIN 277 można przeprowadzić obliczenia zgodnie z drugim rozporządzeniem o obliczaniu powierzchni (BGB1 I S. 2178).
Aby uzyskać prawidłowe obliczenia zgodnie z powyższą ustawą, należy, w przeciwieństwie do danych niezbędnych dla normy DIN 277, podać jedynie dane dla pomieszczeń, ponieważ np. grubość tynku - którą można podać dla budynku i która niezbędna jest w pewnych warunkach dla normy DIN 277 - nie jest tutaj ważna. Jednak niezależnie od tego, w odpowiednich oknach dialogowych zarówno dla kondygnacji, budynków i mieszkań dostępna jest wartość powierzchni, wynikająca w drugiego rozporządzenia. Zasadniczo w odpowiednich oknach dialogowych widoczna jest suma powierzchni pomieszczeń odpowiednich dla danej części projektu.
Info_bud, przeprowadzające obliczenia, musi posiadać wszystkie informacje wymagane w normie DIN 277. Oprócz minimalnie wymaganych informacji obliczenia zgodnie z normą mogą zawierać także i inne (ogólne) dokumenty Info_bud. ArCon+ daje do dyspozycji podczas wprowadzania i obliczeń wszystkich danych szereg okien dialogowych i zakładek.
Zakładka Norma zawiera takie informacje, które muszą zostać przejęte podczas obliczeń zgodnie z normą. Zakładki Info_bud lub Statystyka pokazują dane i wyliczenia, którymi w miarę potrzeb można uzupełniać obliczenia zgodnie z normą.
Informacje, oczekiwane przez normę DIN 277 i wprowadzane w zakładce Norma bądź automatycznie obliczane i przejmowane to przykładowo.
• Wskaźnik powierzchni po odjęciu tynków wewnętrznych i zewnętrznych,
• Obliczenia powierzchni powyżej 1,50 m itd.
Wartości, konieczne do obliczeń zgodnie z normą należy wprowadzać w ArCon+ tylko wtedy, kiedy nie są one generowane automatycznie na podstawie projektu. Może się także zdarzyć, że określone dane w ogóle nie mogą być wprowadzone, ponieważ są one obliczane specjalnie dla Info_bud i tylko tam się ukazują. Przykładem może być powierzchnia konstrukcyjna, a więc ta powierzchnia, która pokryta jest elementami budowlanymi (ściany, słupy i filary). Przy powierzchni całkowitej kondygnacji 120 m3 i przy trzech pomieszczeniach ArCon+ obliczyłby ją automatycznie poprzez odjęcie od powierzchni całkowitej sumy powierzchni pomieszczeń. W ten sposób pokazana będzie powierzchnia w metrach kwadratowych zajmowana przez tynk, ściany itd. Inne dane, takie jak funkcja pomieszczenia, muszą zostać wprowadzone ręcznie.
Dane eksportowane przez Infobud dla potrzeb obliczeń zgodnie z normą DIN 277 nie są ograniczone w ArCon+ do konkretnego pomieszczenia i okna dialogowego Dane pomieszczenia, są one niezbędne wzgl. możliwe także i w innych przypadkach. W szczególności są to następujące konteksty pracy:
• Działka/Podobszar
• Budynek
• Kondygnacja
• Pomieszczenie

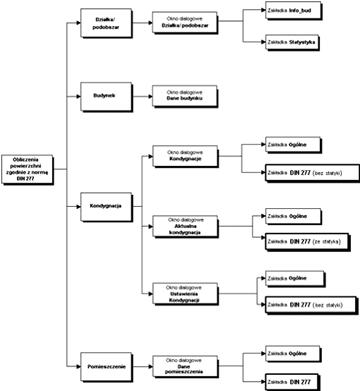

Poniższa grafika wyjaśnia, w których oknach dialogowych wzgl. zakładkach można wprowadzać dane do obliczeń zgodnie z DIN 277. Grubo zaznaczone zakładki zawierają dane, które muszą być wprowadzone.
W następującym zestawieniu znajduje się informacja, w jakich kontekstach pracy używane są odpowiednie okna dialogowe względnie zakładki i jak je wywołać.
|
Kontekst pracy |
Zakładka / Okno dialogowe... |
... ukazuje się w sytuacjach |
|
Działka / Podobszar |
Zakładka Infobud |
• Przy definiowaniu nowej działki lub podobszaru |
|
|
|
• Podczas edycji działki lub bzw. podobszaru
|
|
|
Zakładka Statystyka |
• Podczas edycji działki lub podobszaru |
|
Budynek |
Okno dialogowe Inf. o budynku |
• Poprzez polecenie Nowy budynek w menu Budynek • Poprzez polecenie Edytuj aktualny budynek w menu Budynek |
|
Kondygnacja |
Okno dialogowe Kondygnacje z zakładkami Ogólne i Norma DIN 277 |
• Poprzez polecenie Nowa kondygnacja powyżej/poniżej w menu Kondygnacja
|
|
|
Okno dialogowe Aktualna kondygnacja z zakładkami Ogólne i Norma (ze Statystyką)
|
• Poprzez polecenie Edytuj aktualną kondygnację w menu Kondygnacja |
|
|
Okno dialogowe Parametry kondygnacji z zakładkami Ogólne i Norma DIN 277 |
• Podczas zakładania nowego projektu poprzez polecenie Nowy w menu Pliki lub poprzez kliknięcie na odpowiednią ikonkę na pasku narzędzi |
|
Pomieszczenie |
Okno dialogowe Dane pomieszczenia z zakładkami Ogólne i Norma DIN 277 |
• Po dwukrotnym kliknięciu na wybranym uprzednio pomieszczeniu (alternatywnie klawisz F11, kiedy kursor myszy znajduje się wewnątrz pomieszczenia) |
W przypadku obliczeń na bazie drugiego rozporządzenia (BGB1 I S. 2178) /Rozporządzenia o powierzchni mieszkalnej zależności kształtują się trochę prościej, ponieważ tutaj należy określić tylko dla poszczególnych pomieszczeń, z jakim udziałem przyjmowane są do obliczeń (100%, 50% lub 0%). Wszystkie inne wartości wynikają z geometrii projektu i nie muszą być oddzielnie określane przez użytkownika. Z tego powodu zakładka II. BV/WoFIV w oknie dialogowym Dane pomieszczeń jest jedyną, w której należy poczynić dodatkowe ustawienia w celu uzyskania prawidłowych obliczeń powierzchni mieszkalnej zgodnie z II. BV/WoFIV.
Wskazówka: Jeśli w zakładce II. BV/WoFIV okna dialogowego Infobud/Norma DIN 277/II. BV/WoFIV zostanie ustalone, że dla II. BV/WoFIV użyty nie będzie ogólny współczynnik 3% odjęcia tynku, ale wymiary gotowego pomieszczenia, dla poszczególnych pomieszczeń użyte będą jednak grubości tynku, które wprowadzono w zakładce DIN277 wzgl. poszczególnych boków ścian w oknie dialogowym ściana.
