Wywołanie kolizji i skrzyżowań

Wywołanie:

Program ArCADia:

•      Wstążka Narzędzia główne⇒ grupa logiczna Moduły⇒  Wyznacz kolizję/skrzyżowania



Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędziowy⇒  Wyznacz kolizję/skrzyżowania

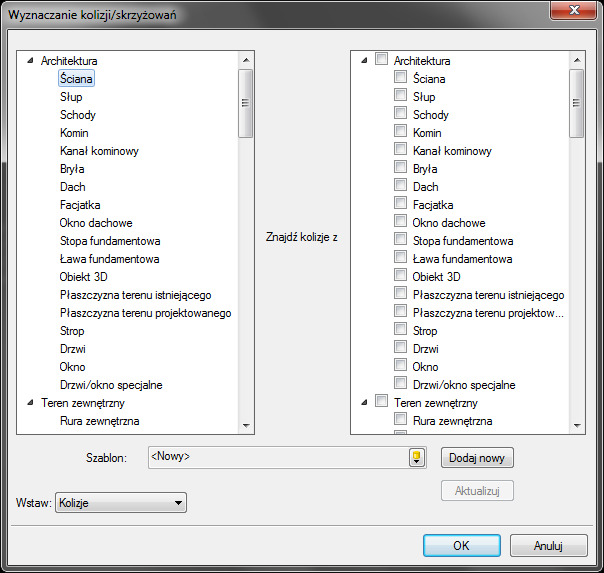

Po wywołaniu opcji Wyznacz kolizję pojawi się okno Wyznaczanie kolizji/skrzyżowań:





Program pozwala na tworzenie i zapisywanie własnych szablonów dla Kolizji oraz Skrzyżowań.

W tym celu należy w lewym drzewku wybrać obiekt (bądź całą branżę) i w prawym drzewku zaznaczyć z czym ma kolidować wybrany obiekt/branża.

Analogicznie postępujemy dla Skrzyżowań, uprzednio zmieniając w lewym dolnym rogu okna w polu Wstaw:⇒ Skrzyżowania.

Aby dodać nowy szablon klikamy Dodaj nowy i nadajemy mu dowolną nazwę.



W programie zawarty jest Szablon: CAŁOŚĆ, który możemy zmodyfikować i zapisać klikając Aktualizuj.



Kliknięcie OK zatwierdza zmiany i wyświetla wyznaczone kolizje na rzucie oraz w Widoku 3D jako pomarańczowe kule. Oznaczeniem dla skrzyżowań jest czerwony równoległobok.
