Raport kolizji/skrzyżowań

Wywołanie:

Program ArCADia:

•      Wstążka Narzędzia główne⇒ grupa logiczna Moduły⇒ coll_i.png Wyświetl kolizję/skrzyżowania.



Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędziowy⇒ scia5_slup.bmp Wyświetl kolizję/skrzyżowania

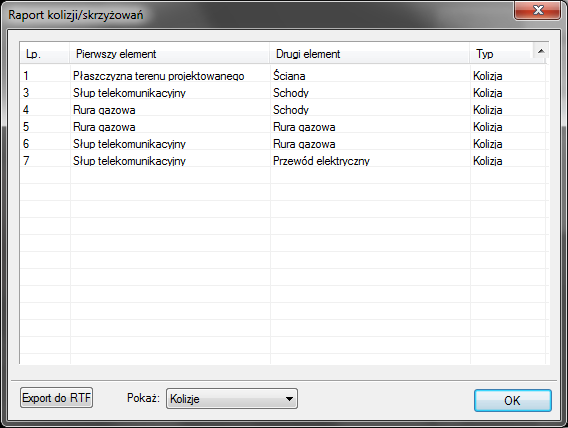

Raport wyświetla listę dwóch ze sobą kolidujących, bądź się krzyżujących elementów. W dolnej części okna Raport kolizji/skrzyżowań mamy możliwość wyboru jaka lista relacji miedzy elementami ma być wyświetlona (Kolizje/Skrzyżowania czy Kolizje i skrzyżowania). Istnieje również możliwość eksportowania raportu do pliku .rtf poprzez przycisk Export do RTF.

￿
