Zakładka Straty przez wentylację

Zakładka ta służy do definiowania strumienia powietrza wentylacyjnego i do wyliczenia strat ciepła przez wentylację.

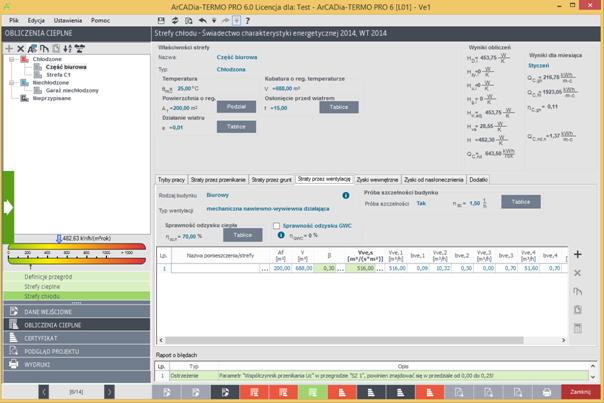

•          Wentylacja nawiewno-wywiewna działająca okresowo – biurowiec





RODZAJ BUDYNKU – pole do wyboru z rozwijanej listy, użytkownik ma do wyboru następujące rodzaje budynków:

a) mieszkalne jednorodzinne

b) mieszkalne wielorodzinne

c) biurowe

d) oświaty

e) szkolnictwa wyższego

f) nauki

g) opieki zdrowotnej

h) gastronomii

i) handlu

j) sportu

k) usług

l) zamieszkania zbiorowego

m) magazynowe

n) przemysłowe (hala produkcyjna)





TYP WENTYLACJI – pole do wyboru z rozwijanej listy; użytkownik ma do wyboru jeden z typów:

- wentylacja grawitacyjna

- wentylacja mechaniczna wywiewna

- wentylacja mechaniczna nawiewno-wywiewna

- wentylacja mechaniczna wywiewna działająca okresowo

- wentylacja mechaniczna nawiewno-wywiewna działająca okresowo

Na tej podstawie zmienia się wygląd całej zakładki.





PRÓBA SZCZELNOŚCI BUDYNKU – użytkownik ma do wyboru Tak lub Nie. W przypadku TAK pojawia się pole n₅₀, gdy wybierze NIE pojawia się pole n. Od wyboru tego parametru uzależnione są obliczenia V_inf.



SPRAWNOŚĆ ODZYSKU CIEPŁA oc,n [%] – pole służące do definiowania sprawności odzysku ciepła; występuje tylko w przypadku pojawienia się tego symbolu w tabelkach. Użytkownik może wstawić własną wartość lub skorzystać z podpowiedzi włączanej przyciskiem .

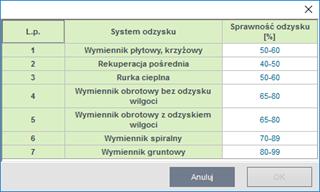

•          Podpowiedź wartość sprawności instalacji odzysku



SPRAWNOŚĆ ODZYSKU GWC GWC,n [%] – pole służące do definiowania sprawności odzysku ciepła gruntowego wymiennika ciepła. Użytkownik może wstawić własną wartość, która powinna się zawierać w przedziale 0-100, domyślnie 20%.

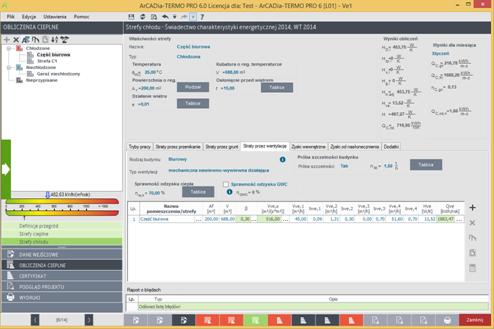

•          Wentylacja - rodzaj budynku a,b,g,l



NAZWA POMIESZCZENIA/STREFY – pole do wpisywania tekstu przez użytkownika lub pobierania danych za pomocą przycisku … z strefy lub pomieszczeń należących do strefy (wówczas wstawia się domyślnie pole A_f i V). Gdy użytkownik zaznaczy strefę, przenoszą się dane dla strefy; gdy pomieszczenie to dane dla pomieszczenia.

•          Wentylacja -  rozwijana lista strefy i pomieszczeń



POWIERZCHNIA O REGULOWANEJ TEMPERATURZE A_f [m²] – pole do wpisywania liczb, po wybraniu pomieszczenia/strefy z listy wypełnia się automatycznie.



KUBATURA POMIESZCZENIA/STREFY V [m³] - pole do wpisywania liczb, po wybraniu pomieszczenia/strefy z listy wypełnia się automatycznie.



UŚREDNIONY W CZASIE STRUMIEŃ POWIETRZA DLA STRUMIENIA 1 PODSTAWOWEGO W OKRESIE UŻYTKOWANIA BUDYNKU V_ve,1,n [m³/s] – pole do wstawiania liczb, wartość domyślnie wstawiana na podstawie rodzaju budynku, rodzaju wentylacji  i tabelki 5, 6, 7 użytkownik może wybrać wartość z podpowiedzi włączanej z przycisku … (wówczas pojawiają się nam tabelki 1, 2, 3).

Wartość wyliczana z tabelki poniżej x A_f:



Tabelka 1 wartości V_ve dla wentylacji grawitacyjnej i mechanicznej wywiewnej rodzaju budynków: b)

Lp.	Strefa ogrzewana lub okresowo ogrzewana	Vve,l,s
		[m3/(sm2)]
1	Lokale mieszkalne w przypadku wentylacji:
	e)  ciągłej,	0,32-3
	f)  mechanicznej z osłabieniem w nocy	0,28-3
2	Klatki schodowe w budynkach wybudowanych przed 1990 r., w których nie przeprowadzono termomodernizacji:
	c)  bez wiatrołapu,	0,43-3
	d)  z wiatrołapem	0,22-3
3	Klatki schodowe w budynkach innych niż wymienione w lp.2:
	c)  bez wiatrołapu,	0,22-3
	d)  z wiatrołapem	0,07-3





Tabelka 2 wartości V_ve wentylacji grawitacyjnej i mechanicznej wywiewnej dla rodzaju budynków: a)

Lp.	Strefa ogrzewana	Vve,l,s
		[m3/(sm2)]
1	Pomieszczenia mieszkalne i pomocnicze, w tym wewnętrzna klatka schodowa, w przypadku wentylacji:
	g)  ciągłej,	0,31-3
	h)  mechanicznej z osłabieniem w nocy	0,27-3







Tabelka 3 wartości V_ve wentylacji grawitacyjnej i mechanicznej wywiewnej dla rodzaju budynków: g), l)

Lp.	Strefa ogrzewana		Vve,l,s [m3/(sm2)]
1	Użyteczności publicznej	e)  biurowy, f)  przeznaczony na potrzeby: oświaty, szkolnictwa wyższego i nauki	0,56-3
2		przeznaczony na potrzeby: opieki zdrowotnej, gastronomii	0,42-3
3		przeznaczony na potrzeby: handlu, usług	0,33-3
4		przeznaczony na potrzeby: sportu	0,42-3
5	Zamieszkania zbiorowego		0,42-3
6	Magazynowy		0,08-3
7	Produkcyjny		indywidualne w zależności od rodzaju produkcji i sposobu użytkowania





CZYNNIK KOREKTY TEMPERATURY DLA STRUMIENIA 1 PODSTAWOWEGO W OKRESIE UŻYTKOWANIA BUDYNKU b_ve,1,n – pole do wstawiania liczb, wartość domyślnie wstawiana na podstawie rodzaju budynku, rodzaju wentylacji  i tabelki 5, 6, 7 użytkownik może wybrać wartość z podpowiedzi włączanej z przycisku … (wówczas pojawiają się nam tabelki 5, 6, 7).



UŚREDNIONY W CZASIE STRUMIEŃ POWIETRZA DLA STRUMIENIA 2 DODATKOWEGO W OKRESIE UŻYTKOWANIA BUDYNKU V_ve,2,n [m³/s] – pole do wstawiania liczb, wartość domyślnie wstawiana na podstawie rodzaju budynku, rodzaju wentylacji  i tabelki 5, 6, 7. Obliczenia poszczególnych strumieni:





50 = 4)



50 = 4)



CZYNNIK KOREKTY TEMPERATURY DLA STRUMIENIA 2 DODATKOWEGO W OKRESIE UŻYTKOWANIA BUDYNKU b_ve,2,n – pole do wstawiania liczb, wartość domyślnie wstawiana na podstawie rodzaju budynku, rodzaju wentylacji  i tabelki 5, 6, 7 użytkownik może wybrać wartość z podpowiedzi włączanej z przycisku … (wówczas pojawiają się nam tabelki 5, 6, 7).



WSPÓŁCZYNNIK PRZENOSZENIA CIEPŁA PRZEZ WENTYLACJĘ H_ve [W/K] – pole do odczytu; wartość wyliczana z wzoru H_ve =



WSPÓŁCZYNNIK PRZENOSZENIA CIEPŁA PRZEZ WENTYLACJĘ Q_ve [kWh/rok] – pole do odczytu; użytkownik ma dodatkowo przycisk …, którym otwiera się okienko gdzie są pokazane miesiące od I-V i IX-XII. Wartość wyliczana z wzoru Q_ve =



Q_ve,s,n =



gdzie:



Tabelka obliczeń wentylacji rodzaj budynku c,d,e,f,h,i,j,k,m,n



•          Wentylacja - rodzaj budynku c,d,e,f,h,i,j,k,m,n









•          Tabelka wentylacji dla rodzajów budynków c,d,e,f,h,i,j,k,m,n





PRÓBA SZCZELNOŚCI – pole służące do wyboru jednego z dwóch sposobów obliczeń strumienia infiltracyjnego:

1. gdy wybierzemy TAK na podstawie wzoru V_inf  = 0,05 · n₅₀ · kubatura wentylowana,

2. gdy wybierzemy NIE na podstawie wzoru V_inf  = 0,2 · kubatura wentylowana.



SZCZELNOŚĆ BUDYNKU n₅₀ [1/h] – pole służące do wpisani wartości próby szczelności, użytkownik może skorzystać z podpowiedzi włączanej przyciskiem .



•          Wartość próby szczelności budynku n₅₀







•          Podpowiedź krotność wymian n





NAZWA POMIESZCZENIA STREFY – pole do wpisywania tekstu przez użytkownika lub pobierania danych za pomocą przycisku … z strefy lub pomieszczeń należących do strefy (wówczas wstawia się domyślnie pole A_f i V).



POWIERZCHNIA O REGULOWANEJ TEMPERATURZE A_f [m²] – pole do wpisywania liczb, po wybraniu pomieszczenia/strefy z listy wypełnia się automatycznie.



KUBATURA POMIESZCZENIA/STREFY V [m³] - pole do wpisywania liczb, po wybraniu pomieszczenia/strefy z listy wypełnia się automatycznie.



UDZIAŁ CZASU WYKORZYSTANIA BUDYNKU W MIESIĄCU β – pole do edycji, po wciśnięciu przycisku … pojawia się nam okienko jak dla specyfikacji obliczenia współczynnika β.



UŚREDNIONY W CZASIE STRUMIEŃ POWIETRZA DLA STRUMIENIA 1 PODSTAWOWEGO W OKRESIE UŻYTKOWANIA BUDYNKU V_ve,1,n [m³/s] – pole do wstawiania liczb, wartość domyślnie wstawiana na podstawie rodzaju budynku, rodzaju wentylacji  i tabelki 5, 6, 7 użytkownik może wybrać wartość z podpowiedzi włączanej z przycisku …



UWAGA! Gdy mamy rodzaj wentylacji grawitacyjną lub wentylację mechaniczną wywiewną wówczas pojawia się nam podpowiedź z tabelki, gdy pozostałe pojawia się okienko.



Lp.	Strefa ogrzewana		Vve,l,s [m3/(s2)]
1	Użyteczności publicznej	g)  biurowy, h)  przeznaczony na potrzeby: oświaty, szkolnictwa wyższego i nauki	0,56-3
2		przeznaczony na potrzeby: opieki zdrowotnej, gastronomii	0,42-3
3		przeznaczony na potrzeby: handlu, usług	0,33-3
4		przeznaczony na potrzeby: sportu	0,42-3
5	Zamieszkania zbiorowego		0,42-3
6	Magazynowy		0,08-3
7	Produkcyjny		indywidualne w zależności od rodzaju produkcji i sposobu użytkowania



Tabelka 4 wartości V_ve wentylacji grawitacyjnej i mechanicznej wywiewnej dla rodzaju budynków: c,d,e,f,h,i,j,k,m,n

UWAGA! Gdy wybrana jest wentylacja nawiewno–wywiewna lub nawiewna wówczas zamiast tabelki 4 pojawia się nam nowe okno

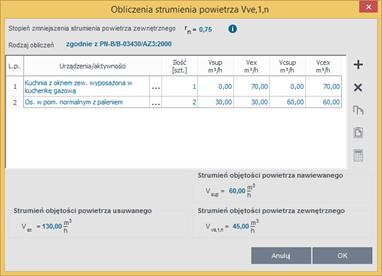

•          Obliczenie strumienia powietrza dla wentylacji nawiewno-wywiewnej zgodnie z normą PN-B/B-03430/AZ3:2000



STOPIEŃ ZMNIEJSZENIA STRUMIENIA POWIETRZA ZEWNĘTRZNEGO r_n – pole do edycji przez użytkownika, wartość domyślna 0,75 użytkownik ma informację z tekstem:

W systemach wentylacji nawiewno-wywiewnej działających ze stałem strumieniem powietrza zewnętrznego r_n=1,0.

W systemach wentylacyjnych działających z regulacją ręczną lub automatyczną strumienia powietrza zewnętrznego, wartość r_n oblicza się lub przyjmuje r_n=0,75.

Strumień powietrza zewnętrznego Vve,1,n [m³/h] – pole do edycji; program domyślnie wstawia wartość V_sup ⋅ r_n do dalszych obliczeń trzeba zamienić jednostkę na m³/s, czyli podzielić przez 3600.

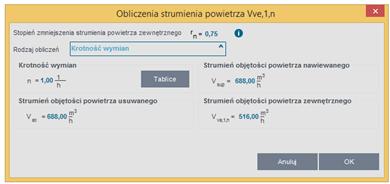

•          Obliczenie strumienia powietrza dla wentylacji nawiewno-wywiewnej - krotność wymian





CZYNNIK KOREKTY TEMPERATURY DLA STRUMIENIA 1 PODSTAWOWEGO W OKRESIE UŻYTKOWANIA BUDYNKU b_ve,1,n – pole do wstawiania liczb, wartość domyślnie wstawiana na podstawie rodzaju budynku, rodzaju wentylacji  i tabelki 5, 6, 7 użytkownik może wybrać wartość z podpowiedzi włączanej z przycisku … (wówczas pojawiają się nam tabelki 5, 6, 7).

UŚREDNIONY W CZASIE STRUMIEŃ POWIETRZA DLA STRUMIENIA 2 DODATKOWEGO W OKRESIE UŻYTKOWANIA BUDYNKU V_ve,2,n [m³/s] – pole do wstawiania liczb, wartość domyślnie wstawiana na podstawie rodzaju budynku, rodzaju wentylacji  i tabelki 5, 6, 7. Obliczenia poszczególnych strumieni:





50 = 4)



50 = 4)



50 = 4)



CZYNNIK KOREKTY TEMPERATURY DLA STRUMIENIA 3 PODSTAWOWEGO W OKRESIE NIE UŻYTKOWANIA BUDYNKU b_ve,3,n – pole do wstawiania liczb, wartość domyślnie wstawiana na podstawie rodzaju budynku, rodzaju wentylacji i tabelki 5, 6, 7 użytkownik może wybrać wartość z podpowiedzi włączanej z przycisku … (wówczas pojawiają się nam tabelki 5, 6, 7).



UŚREDNIONY W CZASIE STRUMIEŃ POWIETRZA DLA STRUMIENIA 3 PODSTAWOWEGO W OKRESIE NIE UŻYTKOWANIA BUDYNKU V_ve,3,n [m³/s] – pole do wstawiania liczb, wartość domyślnie wstawiana na podstawie rodzaju budynku, rodzaju wentylacji i tabelki 5, 6, 7.



CZYNNIK KOREKTY TEMPERATURY DLA STRUMIENIA 4 DODATKOWEGO W OKRESIE NIE UŻYTKOWANIA BUDYNKU b_ve,4,n – pole do wstawiania liczb, wartość domyślnie wstawiana na podstawie rodzaju budynku, rodzaju wentylacji i tabelki 5, 6, 7 użytkownik może wybrać wartość z podpowiedzi włączanej z przycisku … (wówczas pojawiają się nam tabelki 5, 6, 7).



UŚREDNIONY W CZASIE STRUMIEŃ POWIETRZA DLA STRUMIENIA 4 DODATKOWEGO W OKRESIE NIE UŻYTKOWANIA BUDYNKU V_ve,4,n [m³/s] – pole do wstawiania liczb, wartość domyślnie wstawiana na podstawie rodzaju budynku, rodzaju wentylacji i tabelki 5, 6, 7. Obliczenia poszczególnych strumieni:





50 = 4)



50 = 4)



50 = 4)



WSPÓŁCZYNNIK PRZENOSZENIA CIEPŁA PRZEZ WENTYLACJĘ H_ve [W/K] – pole do odczytu; wartość wyliczana z wzoru H_ve =



WSPÓŁCZYNNIK PRZENOSZENIA CIEPŁA PRZEZ WENTYLACJĘ Q_ve [kWh/rok] – pole do odczytu; użytkownik ma dodatkowo przycisk …, którym otwiera się okienko gdzie są pokazane miesiące od I-V i IX-XII. Wartość wyliczana z wzoru Q_ve =



Q_ve,s,n =

gdzie:





Tabelka. wartości b_ve i V_ve dla rodzaju budynków o działaniu ciągłym: a,b,g,l



Lp.	Wentylacja	k	bve,k	Vve,k,n [m3/s]
1	Wentylacja grawitacyjna	1	1	V0
		2	1	Vinf
2	Wentylacja mechaniczna wywiewna	1	1	Vex
		2	1	Vx,ex
3	Wentylacja mechaniczna nawiewno-wywiewna	1	1-ηoc	Vsu
		2	1	Vx,su





Tabelka. wartości b_ve i V_ve dla rodzaju budynków o działaniu okresowym: c,d,e,f,h,i,j,k,m,n



Lp.	Wentylacja	k	bve,k	Vve,k,n [m3/s]
1	Wentylacja grawitacyjna	1	β	V0
		2	β	Vinf
		3	(1- β)	0,2inf
		4	(1- β)	Vinf
2	Wentylacja mechaniczna wywiewna działająca okresowo	1	β	Vex
		2	β	Vx,ex
		3	(1- β)	0,1ex
		4	(1- β)	Vinf
3	Wentylacja mechaniczna nawiewno-wywiewna działająca okresowo	1	βoc)	Vsu
		2	β	Vx,su
		3	(1- β)	0
		4	(1- β)	Vinf
