Zakładka Straty przez grunt

Dla normy PN-EN 13790 i PN-EN 832 użytkownik może wykonać obliczenia dwoma normami gruntowymi: metodą uproszczoną wg normy PN-EN 12831 lub szczegółową wg normy PN-EN ISO 13370 (wersja PRO). Dla normy PN-B 02025 do wyboru mamy tylko normę PN-EN ISO 13370. Indywidualna konfiguracja ustawień jest możliwa w wersji ArCADia-TERMO PRO.

W przypadku dodania nowej przegrody program automatycznie wstawia w kolumnę A_K wartość z pola powierzchnia pomieszczenia. W oknie tym użytkownik dodaje przegrody typu podłoga na gruncie i ściana na gruncie. W przypadku pobrania danych z ArCADia-ARCHITEKTURA przegrody i parametry wstawiane są automatycznie. Wartości wyliczane są z wzoru:

H_T,ig = f_g1 · f_g2 · (∑ Ak* U_equiv) · G_w

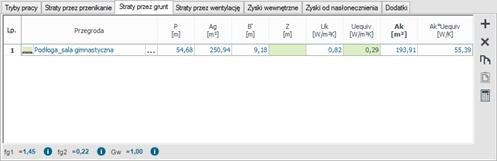

•          Zakładka straty przez grunt norma PN-EN 12831



	dodawanie nowych przegród
	usuwanie przegród
	kopiuj przegrodę
	wklej przegrodę
	kalkulator

L.P. – pole pokazujące kolejna liczbę porządkową



PRZEGRODA – użytkownik wybiera typ przegrody, która wcześniej została zdefiniowana (zakładka dane przegród). Ikonka  otwiera listę dostępnych w projekcie przegród (do wyboru mamy przegrody typu podłoga na gruncie i ściana na gruncie).

•          Drzewko przegród podłoga i ściana na gruncie w projekcie

OBWÓD PODŁOGI PO OBRYSIE ZEWNĘTRZNYM P [m] – pole służące do wstawiania obwodu podłogi na gruncie, użytkownik może stawić własna wartość lub skorzystać z wartości wstawionej w oknie definicja przegrody/zakładka parametry dodatkowe.



CAŁKOWITA POWIERZCHNIA PRZEGRODY A_g [m²] - pole służące do wstawiania całkowitego pola powierzchni przegrody (w całym budynku), użytkownik może stawić własna wartość lub skorzystać z wartości wstawionej w oknie definicja przegrody/zakładka parametry dodatkowe.



WSPÓŁCZYNNIK CHARAKTERYSTYCZNY PODŁOGI B’ [m] – pole służące do wstawiania współczynnika charakterystycznego, wstawionej w oknie definicja przegrody/zakładka parametry dodatkowe.



ZAGŁĘBIENIE Z [m] – pole służące do wpisywania zagłębienia podłogi lub ściany na gruncie, wartość wstawiana domyślnie na podstawie danych z okna Definicja przegrody/zakładka Parametry dodatkowe.



WSPÓŁCZYNNIK PRZENIKANIA WARSTW PODŁOGI/ŚCIANY NA GRUNCIE U_k [W/m²·K] - pole służące do definiowania współczynnika przenikania warstw przegrody, na tej podstawie z tabeli pomocniczych zostanie dobrany współczynnik U_equiv,bw. Wartość domyślnie wstawiana jest z okna definicja przegrody/zakładka parametry dodatkowe.



RÓWNOWAŻNY WSPÓŁCZYNNIK PRZENIKANIA U_equiv [W/m²·K] – pole służące do podglądu wartości wstawianej na podstawie parametrów B’, Z i U_k z tabel.



POWIERZCHNIA PRZEGRODY STYKAJĄCEJ SIĘ Z GRUNTEM A_k [m²] – pole służące do definiowania wartości pola powierzchni przegrody w strefie. Program domyślnie wstawia wartość z powierzchni strefy.



U_equiv ·A_k  [W/K] – pole służące do podglądu i modyfikacji wyniku obliczeń dla podłogi na gruncie dana ta zostanie przekazana do dalszych obliczeń.



WSPÓŁCZYNNIK KOREKCYJNY f_g1 – pole służące do definiowania współczynnika korekcyjnego uwzględniającego wpływ rocznych wahań temperatury zewnętrznej. Program domyślnie przyjmuje wartość 1,45.



WSPÓŁCZYNNIK KOREKCYJNY f_g2 – pole służące do definiowania współczynnika redukcji temperatury uwzględniającego różnicę między średnią roczną temperaturą zewnętrzną i projektowaną temperaturą zewnętrzną. Program domyślnie przyjmuje wartość obliczona z wzoru:

f_g2 = (θ_int,i - θ_m,e) / (θ_int,i - θ _e)



WSPÓŁCZYNNIK KOREKCYJNY G_w– pole służące do definiowania współczynnika uwzględniającego wpływ wody gruntowej a poziomem podłogi. Program domyślnie przyjmuje wartość 1,00.
