Zakładka Dodatki

Zakładka ta służy do podglądu i edycji obliczeń pomocniczych, na podstawie których wyliczone będzie sezonowe zapotrzebowanie na ciepło.

•          Okno Dodatki



STREFA OGRZEWANA W CIĄGU DOBY – użytkownik wybiera jeden z dwóch wariantów:

- Więcej niż 12 h na dobę wtedy do wzorów podstawiamy a_o=1 i τ_o=15

- Mniej niż 12 h na dobę wtedy do wzorów podstawiamy a_o=0,8 i τ_o=70



WEWNĘTRZNA POJEMNOŚĆ CIEPLNA BUDYNKU/STREFY C – wartość wstawiana przez użytkownika, domyślnie program wylicza tę wartość na podstawie wzoru: C = ∑_j ∑_iρ_ij ∙ cp_ij ∙ d_ij ∙ A_j



STAŁA CZASOWA BUDYNKU/STREFY  τ -  wartość podawana przez użytkownika lub wyliczana domyślnie na podstawie wzoru: τ = C/H



STOSUNEK ZYSKÓW DO STRATγ - wartość podawana przez użytkownika lub wyliczana domyślnie na podstawie wzoru (w oknie widoczna wartość dla sum z całego roku): γ = Q_g/Q_L

gdzie:

Q_g – wartość całkowitych zysków ciepła wyliczana z wzoru Qg = Φ_i,h + Q_S

Q_L – całkowita strata ciepła wyliczana z wzoru Q_L =∑^N_j=1 N_j H_j (θ_iad,j – θ_e) t_j



WSPÓŁCZYNNIK WYKORZYSTANIA ZYSKÓW CIEPŁA η - wartość podawana przez użytkownika lub wyliczana domyślnie na podstawie wzoru:

Dla γ≠1     η = 1-γ^a/1-γ^a+1

Dla γ =1     η = a/a+1



CIEPŁO ODZYSKANE Z URZĄDZEŃ POMOCNICZYCH, SYSTEMÓW OGRZEWANIA I PRZYGOTOWANIA CIEPŁEJ WODY Q_r – wartość wpisywana przez użytkownika,



CAŁKOWITE STRATY CIEPŁA PRZEZ SYSTEM GRZEWCZY Z UWZGLĘDNIENIEM STRAT SYSTEMU REKUPERACJI Q_th - wartość wpisywana przez użytkownika,



CIEPŁO ODZYSKANE Z POMOCNICZEGO WYPOSAŻENIA, INSTALACJI OGRZEWCZEJ I OTOCZENIA Q_r – wartość wpisywana przez użytkownika,



Zakładka do definiowania sposobu obliczeń współczynnika wewnętrznej pojemności cieplnej, a także podglądu wyników stałej czasowej, udziału potrzeb ogrzewania i czasu trwania sezonu grzewczego.

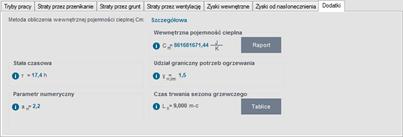

•          Zakładka Dodatki metoda obliczeń Cm szczegółowa



WEWNĘTRZNA POJEMNOŚĆ CIEPLNA Cm [J/K] – pole do edycji przez użytkownika program wylicza tą wartość na podstawie wstawionych przegród, które mają wypełnione informacje odnośnie C_p i ρ. Wyliczenia odbywają się zgodnie z normą PN EN 13790:2008 wg jednego z trzech sposobów (program wybiera ten, który się pierwszy pojawi):

D.  Metoda 10 cm w głąb przegrody od strony wewnętrznej,

E.  Metoda do połowy grubości przegrody,

F.  Metoda do pierwszej warstwy izolacji termicznej.

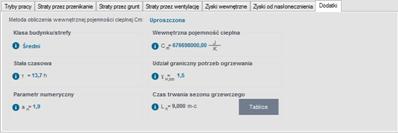

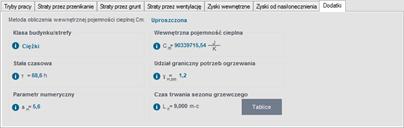

•          Zakładka dodatki metoda obliczeń Cm uproszczona PN-EN 13790:2008



KLASA BUDYNKU/STREFY - pole do wyboru ciężaru budynku na tej podstawie wybrany będzie odpowiedni wzór na policzenie C_m. Do wyboru mamy budynki bardzo lekkie, lekkie, średnie, ciężkie, bardzo ciężkie.



WEWNĘTRZNA POJEMNOŚĆ CIEPLNA Cm [J/K] – pole do edycji przez użytkownika program wylicza tą wartość na podstawie wybranego ciężaru budynku i pola strefy A_f. Wyliczenia odbywają się zgodnie z normą PN EN 13790:2008 wg poniższych wzorów:

Budynek bardzo lekki C_m=80 000 • A_f

Budynek lekki C_m=110 000 • A_f

Budynek średni C_m=165 000 • A_f

Budynek ciężki C_m=260 000 • A_f

Budynek bardzo ciężki C_m=370 000 • A_f



STAŁA CZASOWA τ [h] – pole do podglądu wyników obliczeń stałej czasowej budynku wyliczanej z wzoru
τ =



UDZIAŁ POTRZEB OGRZEWANIA γ_(H,lim)– pole do podglądu wyników obliczeń udziału potrzeb chłodzenia budynku wyliczanej z wzoru γ_H,lim=



PARAMETR NUMERYCZNY a_H – pole do podglądu wyników obliczeń parametru numerycznego budynku wyliczanej z wzoru a_H=



CZAS TRWANIA SEZONU GRZEWCZEGO L_H – pole do podglądu wyników obliczeń czasu trwania sezonu chłodniczego wyliczanej z wzoru L_H=



Opis okna wyników obliczeń

•          Wyniki obliczeń rozp.





η_{H ,gn} – współczynnik wykorzystania zysków
