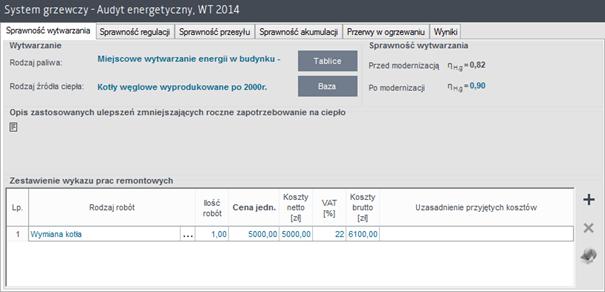

Sprawność wytwarzania



          Pola do charakterystyki wytwarzania ciepła wg Rozporządzenia MI z 17.03.2009





W kolejnych grupach dotyczących kolejnych sprawności systemu grzewczego audytor ma za zadanie podać Rodzaj usprawnienia wpływającego na dany rodzaj współczynnika sprawności oraz Nakłady na jego przeprowadzenie.

Opis funkcjonalności przycisków:



dodawanie nowego rodzaju usprawnienia,





usuwanie rodzaju usprawnienia,





dostęp do obliczeń programu Ceninvest,

         dostęp do bazy sprawności.

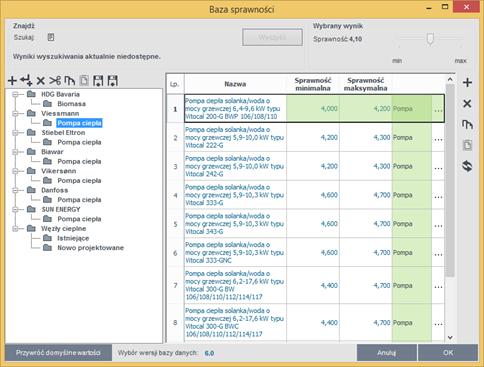

          Baza sprawności



W grupie Wytwarzanie należy wybrać z listy rozwijalnej Rodzaj paliwa oraz wybrać występujący w budynku Typ kotła/pieca. Wartości możliwe do wyboru w listach rozwijalnych określone są na podstawie rozporządzenia. Istnieje także możliwość podania własnych wartości przez audytora.

Dodatkowo audytor ma możliwość podania Informacji uzupełniających, które charakteryzują system wytwarzania ciepła w budynku.



Na podstawie wybranych w grupie Wytwarzanie informacji z list rozwijalnych w grupie Sprawność wytwarzania zostanie dobrana odpowiednia sprawność wytwarzania. Audytor będzie miał również możliwość podania własnej wartości.



W przypadku, gdy rozporządzenie przewiduje zakres sprawności, audytor za pomocą suwaka będzie miał możliwość ustawienia odpowiedniej wartości sprawności.

Rodzaj paliwa:

Paliwo stałe (węgiel, koks)

Paliwo gazowe lub płynne

Paliwo gazowe

Paliwo stałe

Energia elektryczna

Paliwo stałe (słoma)

Paliwo stałe (drewno, polana, brykiety drewniane, pelet, zrębki drewniane)

Paliwo stałe (węgiel)

Paliwo stałe (słoma, drewno, pelet)

Źródło zdalaczynne

Inne

Typ kotła/pieca:

Paliwo stałe (węgiel, koks)

Kotły wyprodukowane przed 1980 r.

0,50-0,65

Kotły wyprodukowane po 1980 r.

0,65-0,75

Paliwo gazowe lub płynne

Kotły z palnikami atmosferycznymi i regulacją włącz/wyłącz

0,65-0,86

Kotły z palnikami wentylatorowymi i ciągłą regulacją procesu spalania

0,75-0,88

Paliwo gazowe

Kotły kondensacyjne

0,95-1,00

Paliwo stałe

Piece ceramiczne (kaflowe)

0,25-0,40

Piece metalowe

0,55-0,65

Energia elektryczna

Kotły elektryczne przepływowe

0,94

Kotły elektryczne

0,97

Kotły elektrotermiczne

1,00

Paliwo stałe (słoma)

Kotły wrzutowe z obsługą ręczną o mocy do 100kW

0,57-0,63

Kotły wrzutowe z obsługą ręczną o mocy powyżej 100kW

0,65-0,70

Kotły automatyczne o mocy powyżej 100kW do 600kW

0,65-0,75

Paliwo stałe (drewno, polana, brykiety drewniane, pelet, zrębki drewniane)

Kotły wrzutowe z obsługą ręczną o mocy do 100kW

0,65-0,72

Kotły wrzutowe z obsługą ręczną o mocy powyżej 100kW

0,77-0,83

Kotły automatyczne o mocy powyżej 100kW do 600kW

0,80-0,85

Paliwo stałe (węgiel)

Kotły z paleniskiem retortowym

0,80-0,85

Paliwo stałe (słoma, drewno, pelet)

Kotły automatyczne z mechanicznym podawaniem paliwa o mocy powyżej 500kW

0,85

Źródło zdalaczynne

Węzeł cieplny

1,00

Inne







          Pola do charakterystyki wytwarzania ciepła wg Rozporządzenia MIiR z 27.02.2015 r.



RODZAJ PALIWA – użytkownik ma do wyboru następującą listę:



Nr.

Rodzaj paliwa

1

Paliwo- olej opałowy

2

Paliwo- gaz ziemny

3

Paliwo- gaz płynny

4

Paliwo- węgiel kamienny

5

Paliwo- węgiel brunatny

6

Paliwo- biomasa

7

Ciepło z kogeneracji- węgiel kamienny

8

Ciepło z kogeneracji- gaz ziemny

9

Ciepło z kogeneracji- gaz biogaz

10

Ciepło z kogeneracji- biomasa

11

Ciepło z ciepłowni węglowej

12

Ciepło z ciepłowni gazowej/olejowej

13

Ciepło z ciepłowni na biomasę

14

Energia elektryczna- produkcja mieszana

15

Energia elektryczna- system PV

16

Paliwo-Kolektory słoneczne termiczne



RODZAJ ŹRÓDŁA CIEPŁA – użytkownik ma do wyboru listę, do której dopięte są współczynniki ηH,g.



Lp.

Rodzaj źródła ciepła

ηH,g

1

Kotły węglowe wyprodukowane po 2000 r.

0,82

2

Kotły węglowe wyprodukowane w latach 1980-2000

0,65-0,75

3

Kotły węglowe wyprodukowane przed 1980 r.

0,50-0,65

4

Kotły na biomasę (słoma) wrzutowe z obsługą ręczną o mocy do 100kW

0,63

5

Kotły na biomasę (drewno) wrzutowe z obsługą ręczną o mocy do 100kW

0,72

6

Kotły na biomasę (słoma) wrzutowe z obsługą ręczną o mocy powyżej 100kW

0,70

7

Kotły na biomasę (słoma) automatyczne o mocy 100-600kW

0,75

8

Kotły na biomasę (drewno) automatyczne o mocy 100-600kW

0,85

9

Kotły na biomasę (słoma, drewno) automatyczne z mechanicznym podawaniem paliwa o mocy powyżej 500kW

0,85

10

Podgrzewacze elektryczne przepływowe

0,94

11

Podgrzewacze elektrotermiczne

1,00

12

Elektryczne grzejniki bezpośrednie: konwektorowe, płaszczyznowe, promiennikowe i podłogowe kablowe

0,99

13

Ogrzewanie podłogowe elektryczno-wodne

0,95

14

Piece kaflowe

0,60-0,70

15

Piece olejowe pomieszczeniowe

0,84

16

Piece gazowe pomieszczeniowe

0,75

17

Kotły na paliwo gazowe lub płynne z otwartą komorą spalania i dwunastawną regulacją procesu spalania

0,86

18

Kotły niskotemperaturowe na paliwo gazowe lub płynne z zamkniętą komorą spalania i palnikiem modulowanym do 50kW

0,87-0,91

19

Kotły niskotemperaturowe na paliwo gazowe lub płynne z zamkniętą komorą spalania i palnikiem modulowanym do 50-120kW

0,91-0,97

20

Kotły niskotemperaturowe na paliwo gazowe lub płynne z zamkniętą komorą spalania i palnikiem modulowanym do 120-1200kW

0,94-0,98

21

Kotły gazowe kondensacyjne do 50kW (70/55ºC)

0,91-0,97

22

Kotły gazowe kondensacyjne do 50kW (55/45ºC)

0,94-1,00

23

Kotły gazowe kondensacyjne do 50-120kW (70/55ºC)

0,91-0,98

24

Kotły gazowe kondensacyjne do 50-120kW (55/45ºC)

0,95-1,01

25

Kotły gazowe kondensacyjne do 120-1200kW (70/55ºC)

0,92-0,99

26

Kotły gazowe kondensacyjne do 120-1200kW (55/45ºC)

0,96-1,02

27

Pompy ciepła woda/woda w nowych budynkach

3,80

28

Pompy ciepła woda/woda w istniejących budynkach

3,50

29

Pompy ciepła glikol/woda w nowych budynkach

3,50

30

Pompy ciepła glikol/woda w istniejących budynkach

3,30

31

Pompy ciepła powietrze/woda w nowych budynkach

2,70

32

Pompy ciepła powietrze/woda w istniejących budynkach

2,50

33

Węzeł cieplny kompaktowy z obudową do 100kW

0,91

34

Węzeł cieplny kompaktowy z obudową do 100-300kW

0,93

35

Węzeł cieplny kompaktowy z obudową powyżej 300kW

0,95

36

Węzeł cieplny kompaktowy bez obudowy do 100kW

0,91

37

Węzeł cieplny kompaktowy bez obudowy do 100-300kW

0,93

38

Węzeł cieplny kompaktowy bez obudowy powyżej 300kW

0,95
