Definiowanie systemu ogrzewania i wentylacji

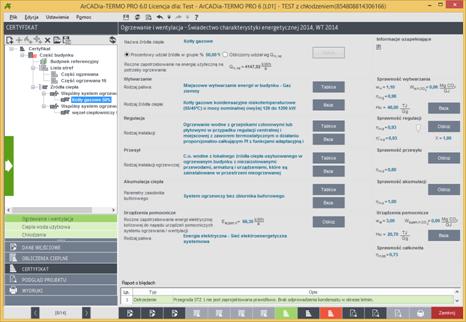

•          Etap Ogrzewanie i wentylacja. Źródła ciepła



 - przycisk obok Obliczony udział wg QH,nd, pozwala obliczyć udział procentowy wybranego źródła ciepła w ogólnym zapotrzebowaniu na ciepło do ogrzania budynku.





•          Okno Obliczenie QH,nd dla wybranego źródła ciepła





 - przycisk pozwala przejść do bazy danych Sprawności, w celu wybrania z bazy danych odpowiedniego urządzenia lub systemu o określonym współczynniku sprawności.

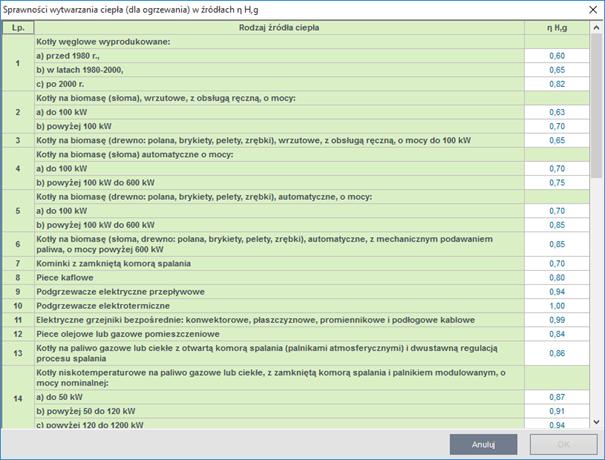

•          Baza sprawności rodzaju źródła ciepła



 przycisk obok Eel, pom – pozwala przejść do okienka, zawierającego urządzenia (pompy obiegowe, pompy cyrkulacyjne, wentylatory) w celu oszacowania zapotrzebowania ilości energii elektrycznej, niezbędnej do zasilania tych urządzeń.



 przyciski obok ηH,d i ηH,s, pozwalają przejść do okienek, w których można obliczyć wartości sprawności przesyłu i sprawności akumulacji ciepła.





NAZWA ŹRÓDŁA CIEPŁA – pole do edycji przez użytkownika, wartość z tego pola pokazywana będzie na drzewku Certyfikat.



PROCENTOWY UDZIAŁ ŹRÓDŁA W GRUPIE – pole do edycji przez użytkownika, na podstawie wpisanej wartości procentowej zostanie odpowiednio pomniejszone QH,nd.



ROCZNE ZAPOTRZEBOWANIE NA ENERGIĘ UŻYTECZNĄ NA OGRZEWANIE I WENTYLACJĘ QH,nd [kWh/rok] – pole do podglądu obliczonego zapotrzebowania wyliczonego z uwzględnieniem udziału procentowego.



INFORMACJA UZUPEŁNIAJĄCA – pole do wpisywania uwag przez użytkownika.



GRUPA WYTWARZANIE – pozycja wybrana z rozwijanej listy, z bazy sprawności lub pole do wpisywania uwag przez użytkownika.

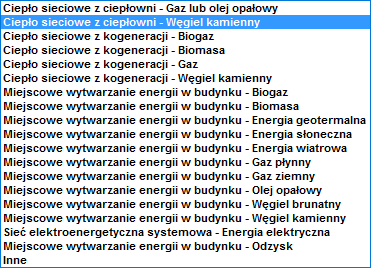

RODZAJ PALIWA – użytkownik ma do wyboru następującą listę. Poniższa lista zawiera paliwa i ich współczynniki nakładu podane w rozp. z dnia 27.02 2015 r.:





RODZAJ ŹRÓDŁA CIEPŁA – użytkownik ma do wyboru listę, do której dopięte są współczynniki  ηH,g.





GRUPA REGULACJA

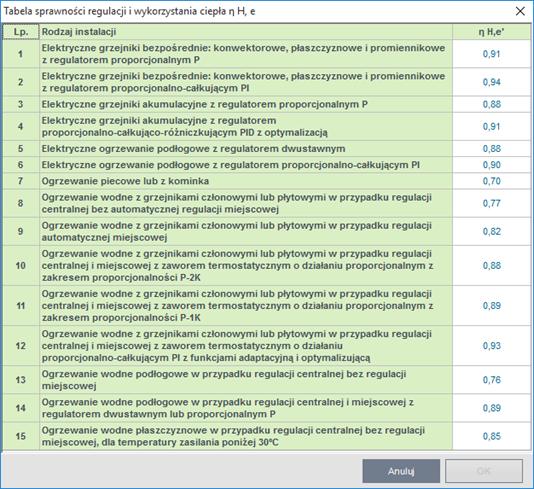

RODZAJ INSTALACJI – użytkownik ma do wyboru listę, do której dopięte są współczynniki  ηH,e’ .





GRUPA PRZESYŁ

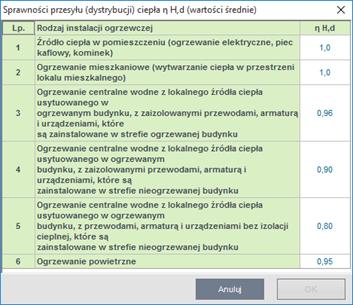

RODZAJ INSTALACJI OGRZEWCZEJ – użytkownik ma do wyboru listę, do której dopięte są współczynniki  ηH,d.





Dodatkowo użytkownik przy pomocy przycisku ma możliwość obliczyć współczynnik  ηH,d indywidualnie.

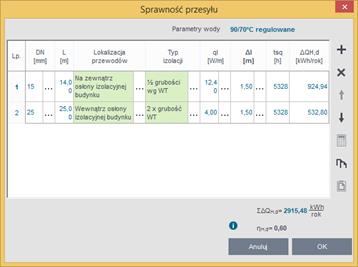

•          Okno umożliwiające obliczenie sprawności przesyłu

Parametry wody – wariant, na podstawie którego wstawiane będą wartości ql: 90/70 ºC stałe, 90/70 ºC regulowane, 70/55 ºC regulowane, 55/45 ºC regulowane, 35/28 ºC regulowane.



Lp. – kolejna liczba porządkowa dla dodawanego wiersza.



DN [mm] – średnica przewodów centralnego ogrzewania, wartość wybierana przez użytkownika z listy: 10, 15, 20, 25, 32, 40, 50, 65, 80, 100.



L [m] – długość przewodów centralnego ogrzewania o zadanej średnicy, wartość wpisywana przez użytkownika.



Lokalizacja przewodów- użytkownik w kolumnie tej wybiera jeden z dwóch wariantów lokalizacji przewodów: Na zewnątrz osłony izolacyjnej budynku, Wewnątrz osłony izolacyjnej budynku.



Typ izolacji – użytkownik w tym oknie wybiera z listy jeden z kilku wariantów izolacji cieplnej: nieizolowane, ½ grubości wg WT, grubość WT, 2 x grubość WT.

ql [W/m]- jednostkowa strata ciepła przewodów centralnego ogrzewania, wstawiana na podstawie tabelki wyświetlanej poprzez wciśnięcie przycisku .

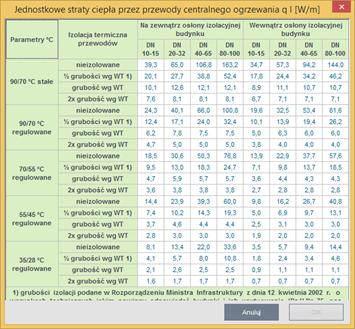

•          Tabela z wartościami jednostkowych strat ciepła przez przewody centralnego ogrzewania

tSG [h] - czas trwania sezonu grzewczego.



∆QH,d [kWh/rok] – jednostkowe sezonowe straty ciepła instalacji transportu nośnika ciepła w budynku (w obrębie osłony bilansowej lub poza nią).



∑∆QH,d [kWh/rok] – uśrednione sezonowe straty ciepła instalacji transportu nośnika ciepła w budynku (w obrębie osłony bilansowej lub poza nią).



ηH,d – średnia sezonowa sprawność transportu nośnika ciepła w obrębie budynku (osłony bilansowej lub poza nią).

Gdzie:

Q H,nd – zapotrzebowanie energii użytkowej przez budynek, wartość pobierana z stref cieplnych. Wartość wyliczana z sumy z każdej strefy wartości Qh

∆QH,e – uśrednione sezonowe straty ciepła w wyniku niedoskonałej regulacji i przekazania ciepła budynku. Wartość wyliczana z wzoru: ∆QH,e = Q H,nd ·H,e jest pobierane z grupy Regulacja.

∑∆QH,S – uśrednione sezonowe straty ciepła instalacji transportu nośnika ciepła w budynku, wartość wyliczana w poprzednim polu.



GRUPA AKUMULACJA

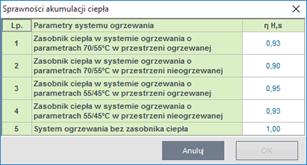

PARAMETRY ZASOBNIKA BUFOROWEGO – użytkownik ma do wyboru listę, do której dopięte są współczynniki  ηH,s





Dodatkowo użytkownik przy pomocy przycisku ma możliwość obliczyć współczynnik  ηH,s indywidualnie.

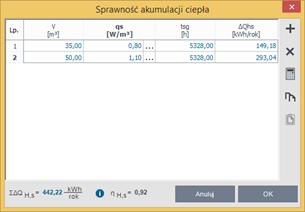

•          Okno umożliwiające obliczanie sprawności akumulacji



Lp. – kolejna liczba porządkowa dla dodawanego wiersza.



Vs [dm3] – pojemność zbiornika buforowego, wartość podawana przez użytkownika w zakresie (0-1000000).



qs [W/dm3] - jednostkowa strata ciepła zbiornika buforowego, wartość podawana przez użytkownika lub wstawiana na podstawie tabelki wyświetlanej poprzez wciśnięcie przycisku .



Wariant A Parametry termiczne 70/55 ºC i wyżej



•          Tabela jednostkowych strat ciepła przez zbiornik buforowy



Wariant B Parametry termiczne 55/45 ºC i niżej

•          Tabela jednostkowych strat ciepła przez zbiornik buforowy



tSG [h] - czas trwania sezonu grzewczego, wartość pobierana z części strefy cieplne z parametrów Ld (dla normy PN-B-02025), t (dla norm PN-EN 832 i 13790).



∆QH,S [kWh/rok] – jednostkowe sezonowe straty ciepła w elementach pojemnościowych systemu grzewczego budynku (w obrębie osłony bilansowej lub poza nią) ∆QH,S = (Vs ·qs · tSG)· 10-3



∑∆QH,S [kWh/rok] – uśrednione sezonowe straty ciepła w elementach pojemnościowych systemu grzewczego budynku (w obrębie osłony bilansowej lub poza nią). ∑∆QH,S = ∑(∆QH,S)



ηH,S – średnia sezonowa sprawność akumulacji ciepła w elementach pojemnościowych systemu grzewczego budynku (w obrębie osłony bilansowej lub poza nią).

Gdzie:

Q H,nd – zapotrzebowanie energii użytkowej przez budynek, wartość pobierana z stref cieplnych.



∆QH,e – uśrednione sezonowe straty ciepła w wyniku niedoskonałej regulacji i przekazania ciepła budynku. Wartość wyliczana z wzoru: ∆QH,e = Q H,nd ·H,e jest pobierane z grupy Regulacja.

∆QH,d – uśrednione sezonowe straty ciepła instalacji transportu nośnika ciepła w budynku, wartość pobierana z grupy Przesył z wyliczonej wartości pod przyciskiem oblicz (w przypadku nie wyliczenia tej wartości program powinien wyświetlić komunikat, że aby obliczyć ηH,S należy najpierw obliczyć ∆QH,d).



∑∆QH,S – uśrednione sezonowe straty ciepła w elementach pojemnościowych systemu grzewczego budynku



Roczne zapotrzebowanie energii elektrycznej końcowej do napędu urządzeń pomocniczych systemu OGRZEWANIA I WENTYLACJI Eel,pomH - wartość podawana przez użytkownika lub wyliczana w oknie aktywowanym przyciskiem .

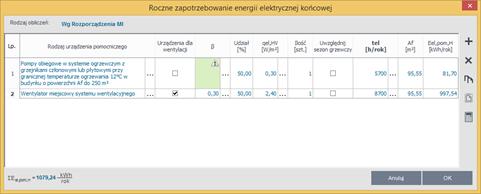

•          Okno Obliczenie rocznego zapotrzebowania energii elektrycznej końcowej wg rozporządzenia MI

Lp. – kolejna liczba porządkowa dla dodawanego wiersza.



Rodzaj urządzenia pomocniczego – użytkownik wybiera z listy jedną z pozycji.

qel,H [W/m2] – wartość wpisywana przez użytkownika lub wybierana z tabeli aktywowanej przyciskiem



UWZGLĘDNIĆ W NAWILŻANIU – zaznaczenie tego pola powoduje, że dane urządzenie pomocnicze będzie uwzględnione w raporcie w kolumnie wentylacja mechaniczna i nawilżanie.



UDZIAŁ [%] – pole do wpisywania udziału procentowego tego urządzenia w całej pracy instalacji, program domyślnie wstawia wartość taką, jaka jest wybrana w udziale procentowym źródła ciepła grupy.



Ilość [szt.] – wartość podawana przez użytkownika.



tel [h/rok] – czas działania urządzenia pomocniczego w ciągu roku, wartość wstawiana domyślnie na podstawie wybranego Rodzaju urządzenia pomocniczego.



Af [m2] – powierzchnia pomieszczeń o regulowanej temperaturze.



Eel,pom,H [kWh/rok] – jednostkowe roczne zapotrzebowanie energii elektrycznej końcowej do napędu urządzeń pomocniczych systemu ogrzewania i wentylacji, wartość wpisywana przez użytkownika, domyślnie wyliczana z wzoru: Eel,pom,H = qel,H · ilość · Af · tel ·10-3



∑ Eel,pom,H – roczne zapotrzebowanie energii elektrycznej końcowej do napędu urządzeń pomocniczych systemu przygotowania ciepłej wody. Wartość wyliczana z sumy kolumny Eel,pom,H:

∑Eel,pom,H = ∑( Eel,pom,H)



Lp.

Rodzaj urządzenia pomocniczego i instalacji

qel [W/m2]

tel [h/rok]

1

Pompy obiegowe ogrzewania w budynku do A=250 m2 z grzejnikami członowymi lub płytowymi, granica ogrzewania 12 ºC

0,2-0,7

5000-6000

2

Pompy obiegowe ogrzewania w budynku ponad A=250 m2 z grzejnikami członowymi lub płytowymi, granica ogrzewania 10 ºC

0,1-0,4

4000-5000

3

Pompy obiegowe ogrzewania w budynku do A=250 m2 z grzejnikami podłogowymi, granica ogrzewania 15 ºC

0,5-1,2

6000-7000

4

Pompy cyrkulacyjne ciepłej wody w budynku do A=250 m2, praca ciągła

0,1-0,4

8760

5

Pompy cyrkulacyjne ciepłej wody użytkowej w budynku ponad A=250 m2, praca przerywana do 4 godz./dobę

0,05-0,1

7300

6

Pompy cyrkulacyjne ciepłej wody użytkowej w budynku ponad A=250 m2, praca przerywana do 8 godz./dobę

0,05-0,1

5840

7

Pompy ładujące zasobnik ciepłej wody użytkowej w budynku do A=250 m2

0,3-0,6

200-300

8

Pompy ładujące zasobnik ciepłej wody użytkowej w budynku ponad A=250 m2

0,1-0,2

300-700

9

Pompy ładujące bufor w układzie ogrzewania w budynku do A=250 m2

0,2-0,5

1500

10

Pompy ładujące bufor w układzie ogrzewania w budynku ponad A=250 m2

0,05-0,1

1500

11

Napęd pomocniczy i regulacja kotła do podgrzewu ciepłej w budynku do A=250 m2

0,8-1,7

200-350

12

Napęd pomocniczy i regulacja kotła do podgrzewu ciepłej w budynku ponad A=250 m2

0,1-0,6

300-450

13

Napęd pomocniczy i regulacja kotła do ogrzewania w budynku do A=250 m2

0,3-0,6

1400-3000

14

Napęd pomocniczy i regulacja kotła do ogrzewania w budynku ponad A=250 m2

0,05-0,2

2500-4500

15

Napęd pomocniczy pompy ciepła woda/woda w układzie przygotowania ciepłej wody

1,0-1,6

400

16

Napęd pomocniczy pompy ciepła glikol/woda w układzie przygotowania ciepłej wody

0,6-1,0

400

17

Napęd pomocniczy pompy ciepła woda/woda w układzie ogrzewania

1,0-1,6

1600

18

Napęd pomocniczy pompy ciepła glikol/woda w układzie ogrzewania

0,6-1,0

1600

19

Regulacja węzła cieplnego – ogrzewanie i ciepła woda

0,05-0,1

8760

20

Pompy i regulacja instalacji solarnej w budynkach do A=500 m2

0,2-0,4

1000-1750

21

Pompy i regulacja instalacji solarnej w budynkach ponad A=500 m2

0,1-0,3

1000-1750

22

Wentylatory w centrali nawiewno-wywiewnej, wymiana powietrza do 0,6 1/h

0,2-0,6

6000-8760

23

Wentylatory w centrali nawiewno-wywiewnej, wymiana powietrza ponad 0,6 1/h

0,6-1,6

6000-8760

24

Wentylatory w centrali wywiewnej, wymiana powietrza do  0,6 1/h

0,1-0,5

6000-8760

25

Wentylatory w centrali wywiewnej, wymiana powietrza ponad  0,6 1/h

0,5-1,1

6000-8760

26

Wentylatory miejscowego układu wentylacyjnego

1,1-3,0

6000-8760

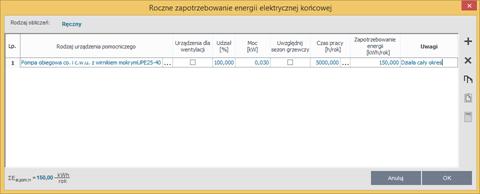

•          Okno certyfikatu obliczenie rocznego zapotrzebowania energii elektrycznej końcowej Ręczny

Lp. – kolejna liczba porządkowa dla dodawanego wiersza.



Rodzaj urządzenia pomocniczego – użytkownik wpisuje własną wartość.



UWZGLĘDNIĆ W NAWILŻANIU – zaznaczenie tego pola powoduje, że dane urządzenie pomocnicze będzie uwzględnione w raporcie w kolumnie wentylacja mechaniczna i nawilżanie.



UDZIAŁ [%] – pole do wpisywania udziału procentowego tego urządzenia w całej pracy instalacji, program domyślnie wstawia wartość taką, jaka jest wybrana w udziale procentowym źródła ciepła grupy.



MOC [kW] – wartość mocy elektrycznej urządzenia pomocniczego podawana przez użytkownika.



tel [h/rok] – czas działania urządzenia pomocniczego w ciągu roku, wartość wstawiana przez użytkownika lub wstawiana z podpowiedzi .



Eel,pom,H [kWh/rok] – jednostkowe roczne zapotrzebowanie energii elektrycznej końcowej do napędu urządzeń pomocniczych systemu ogrzewania i wentylacji, wartość wpisywana przez użytkownika domyślnie wyliczana z wzoru: Eel,pom,H = Moc · ilość · tel ·10-3



∑ Eel,pom,W – roczne zapotrzebowanie energii elektrycznej końcowej do napędu urządzeń pomocniczych systemu przygotowania ciepłej wody użytkowej. Wartość wyliczana z sumy kolumny Eel,pom,H:

∑Eel,pom,H = ∑( Eel,pom,H)



ηH,tot – średnia sezonowa sprawność całkowita systemu grzewczego budynku ocenianego , wartość wyliczana z wzoru: ηH,tot = ηH,g · ηH,s · ηH,d · ηH,e



QP,H [kWh/rok] – roczne zapotrzebowanie energii pierwotnej przez system grzewczy i wentylacyjny do ogrzewania i wentylacji budynku ocenianego, wartość wyliczana z wzoru:

QP,H =

QK,H [kWh/rok] – roczne zapotrzebowanie na energię końcową na potrzeby ogrzewcze budynku ocenianego, wartość wyliczana z wzoru:

QK,H =
