Zawór zwrotny i antyskażeniowy

Obiekt Zawór zwrotny lub antyskażeniowy wstawiany jest na modelu po wybraniu ikony:

Program ArCADia: Wstążka Woda⇒Grupa logiczna Instalacje Wodociągowe  ⇒

Program AutoCAD lub ArCADia-INTELLICAD: Pasek narzędzi Instalacje Wodociągowe  ⇒

    lub napisz iwtr_rv

Poprzez wybór przycisku  w oknie wstawienia lub „dwuklik” na wstawionym elemencie wywołujemy okno definiowania właściwości projektowanego obiektu.

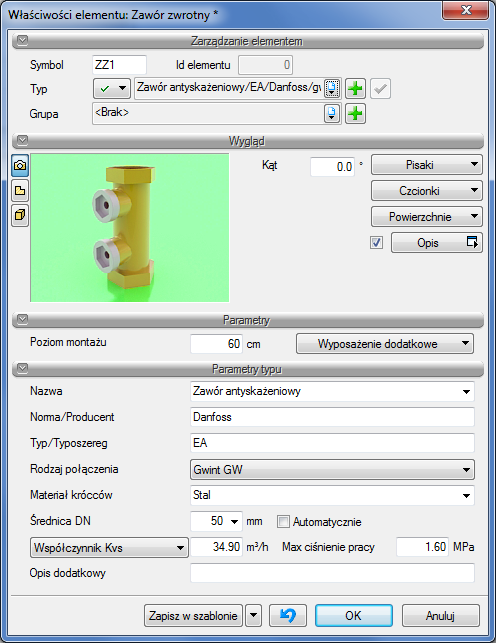

Rys. 53         Okno właściwości obiektu ‘Zawór zwrotny’

Grupa kontrolek Parametry typu:



Nazwa – nazwa obiektu przejmowana z biblioteki typów lub wpisywana przez użytkownika w celu zdefiniowania nowego typu obiektu, w tym polu wybieramy funkcję zaworu zwrotny lub antyskażeniowy, która pociąga za sobą wstawienie odpowiednich symboli pojawiających się na rzucie, w oknie własności lub wykazie elementów.

Norma/Producent – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu (do wyboru zawór zwrotny lub antyskażeniowy, powoduje zmianę wstawionego symbolu i jego opis na rysunku).

Typ/Typoszereg – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Rodzaj połączenia – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Materiał króćców - przejmowane z biblioteki typów lub wprowadzany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Średnica DN – (po zaznaczeniu opcji „Automatycznie” pobierana z rurociągu, na który obiekt jest wstawiany), może być również  wpisana przez użytkownika.

Współczynnik Kvs lub opcjonalnie

Miejscowa strata ciśnienia lub

Współczynnik zeta – wielkości przejmowane z bibliotek typów jeśli zostały zamieszczone lub wpisywane przez użytkownika w podanych obok pola jednostkach.

Max ciśnienie pracy – przejmowane z bibliotek typów jeśli zostało zamieszczone lub wpisywane przez użytkownika w podanej obok okna jednostce.

Opis dodatkowy – jak w punkcie 6.2.33.
