Zawór równoważący
Obiekt Zawór równoważący wstawiany jest na modelu po wybraniu ikony:
Program ArCADia: Wstążka Woda⇒Grupa
logiczna Instalacje Wodociągowe ⇒
Program AutoCAD lub ArCADia-INTELLICAD: Pasek
narzędzi Instalacje Wodociągowe ⇒
lub napisz iwtr_bv
Poprzez wybór przycisku
w oknie
wstawienia (które uaktualnia się najpierw) lub „dwuklik” na wstawionym już
elemencie wywołujemy okno definiowania właściwości projektowanego obiektu.

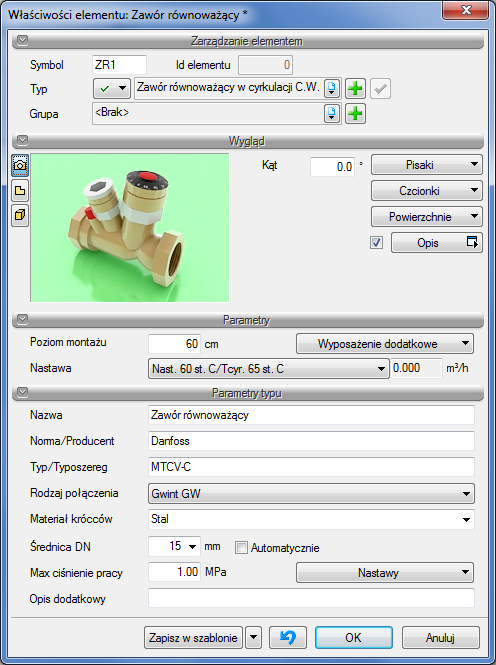

Rys. 54 Okno właściwości obiektu ‘Zawór równoważący’
Grupa kontrolek Parametry:
Nastawa – przycisk wyboru wprowadzonej przez użytkownika lub zdefiniowanej w programie nastawy zaworu (w grupie Parametry typu) w postaci wartości Kvs.
Grupa kontrolek Parametry typu:
Nazwa – nazwa obiektu przejmowana z biblioteki typów lub wpisywana przez użytkownika w celu zdefiniowania nowego typu obiektu.
Norma/Producent – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.
Typ/Typoszereg – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.
Rodzaj połączenia – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.
Materiał króćców - przejmowane z biblioteki typów lub wprowadzany przez użytkownika w celu zdefiniowania nowego typu obiektu.
Średnica DN – (po zaznaczeniu opcji „Automatycznie” pobierana z rurociągu, na który obiekt jest wstawiany), może być również wpisana przez użytkownika.
Max ciśnienie pracy – przejmowane z bibliotek typów jeśli zostało zamieszczone lub wpisywane przez użytkownika w podanej obok okna jednostce.

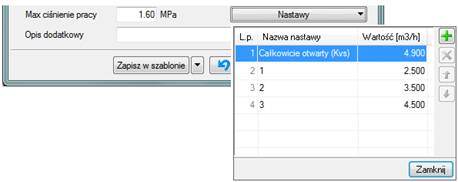

Nastawy – zdefiniowane w programie lub przez użytkownika nastawy w postaci wartości Kvs wyrażone w [m3/h] pojawiające się po zdefiniowaniu w oknie wyboru w grupie Parametry.
Dodawanie linii z poszczególnymi
nastawami odbywa się tak, jak opisano w punkcie 5.2.3
(dla dodawania
wyposażenia dodatkowego).
Opis dodatkowy – jak w punkcie 6.2.33.
