Zawór czerpalny

Program ArCADia: Wstążka Woda⇒Grupa logiczna Instalacje Wodociągowe⇒  .

Program AutoCAD lub ArCADia-INTELLICAD: Pasek narzędzi Instalacje Wodociągowe⇒

    lub napisz IWTR_WT

Poprzez wybór przycisku Opis: własności.bmp w oknie wstawienia lub „dwuklik” na wstawionym elemencie wywołujemy okno definiowania właściwości projektowanego obiektu.

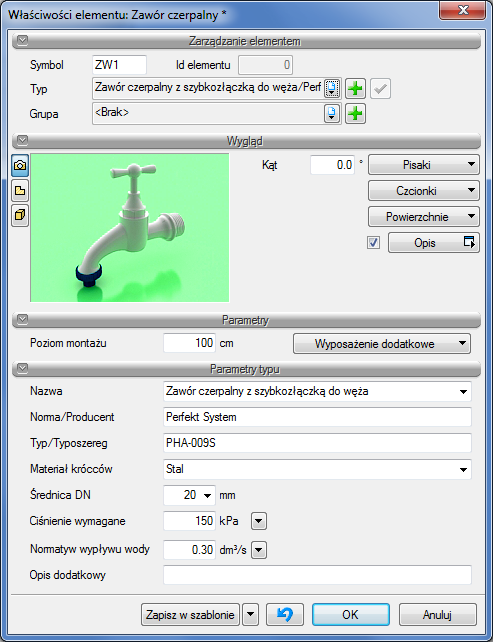

Rys. 41         Okno właściwości elementu Zawór czerpalny.

Grupa kontrolek Parametry:

Wyposażenie dodatkowe – dla zaworu czerpalnego jak na Rys. 35.

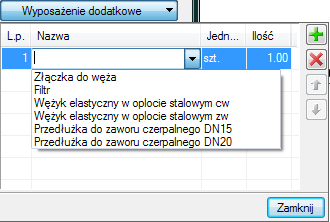

Rys. 42         Okno z zawartością dostępnego wyposażenia dodatkowego dla zaworu czerpalnego



Grupa kontrolek Parametry typu:



Nazwa – nazwa obiektu przejmowana z biblioteki typów lub wpisywana przez użytkownika w celu zdefiniowania nowego typu obiektu. Domyślnie jest zdefiniowane kilka rodzajów zaworów czerpalnych i przypisane im normowe symbole rysunkowe:

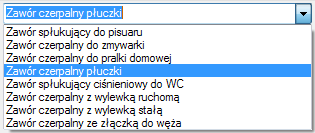

Rys. 43         Domyślnie zdefiniowane zawory czerpalne



Norma/Producent – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Średnica DN – przejmowane z biblioteki typów lub wprowadzany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Typ/Typoszereg - przejmowane z biblioteki typów lub wprowadzany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Materiał króćców - przejmowane z biblioteki typów lub wprowadzany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Ciśnienie wymagane – przejmowane z biblioteki typów lub wprowadzany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Normatyw wypływu wody - przejmowane z biblioteki typów lub wprowadzany przez użytkownika
w celu zdefiniowania nowego typu obiektu.

Dodatkowo dla parametrów: ciśnienie wymagane i normatyw wypływu wody znajduje się przycisk  po kliknięciu na niego użytkownik ma dostępne okno z normowymi wartościami.

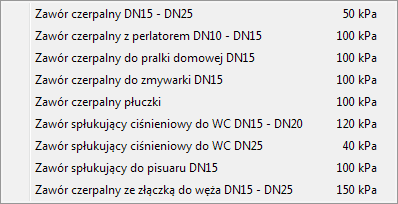

Rys. 44         Okno z wartościami normowymi Ciśnienia wymaganego

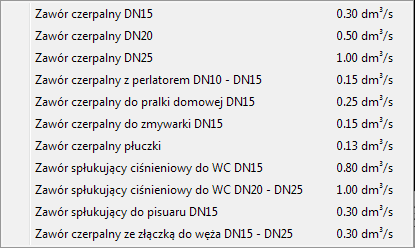

Rys. 45         Okno z wartościami normatywu wypływu wody



Po kliknięciu na wybrany typ zaworu czerpalnego w oknie własności wypełni się odpowiednią wartością.

Opis dodatkowy – jak w punkcie 6.2.33.

￿
