Wprowadzanie obiektów przeznaczonych do doboru
Na wstępie użytkownik musi wprowadzić do Biblioteki projektu typów obiektów, które użytkownik będzie chciał użyć. Tzn. użytkownik wybiera całe katalogi z bazy danych rur lub urządzeń bądź wybiera tylko dane typoszeregi. Operację tę wykonuje się za pomocą Edytora biblioteki typów. Z pośród wybranych katalogów program będzie dobierał właściwe typy obiektów spełniające wszystkie warunki brzegowe zarówno obiektowe jak i globalne.
Każdy obiekt przeznaczony do automatycznego doboru wprowadza się definiując jego stan parametrów technicznych. W oknie wstawienia obiektu oraz w oknie własności w części Zarządzanie elementem znajduje się przycisk rozwijający okno wyboru - Sposób doboru typu.

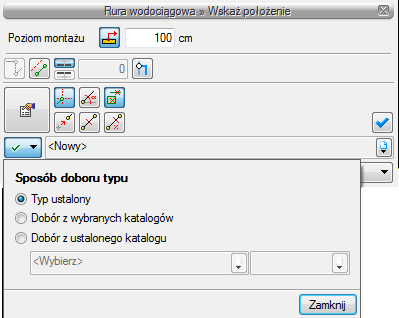

Rys. 2 Okno przełączania sposobu doboru parametrów – sposób wyboru Typ ustalony
Po wciśnięciu guzika rozwija się lista z trzema możliwościami ustalenia sposobu doboru parametrów.
Typ ustalony – w tym sposobie użytkownik dokładnie ustala typ obiektu tzn. wybiera dokładnie jeden obiekt. Na przykład dla rurociągu będzie to rurociąg z danego katalogu PP 40x3,7 PN 10. Wybranie tego sposobu uruchamia przycisk Biblioteki projektu, co pozwala na rozwinięcie listy zaznaczonej czerwoną strzałką na Rys. 2. Użytkownik z listy typów obiektów wybiera jeden typ obiektu(jeden rurociąg). Obiekt ten po uruchomieniu doboru automatycznego będzie brał udział w obliczeniach jednakże nie zmieni on swoich parametrów ani nie zostanie zamieniony nawet w przypadku, gdy nie spełnia warunków doborów. W ten sposób użytkownik „zamraża” obiekt.
Dobór z wybranych katalogów – sposób ustawiony jest domyślnie dla każdego obiektu. Jest to pełny zakres doboru obiektów.

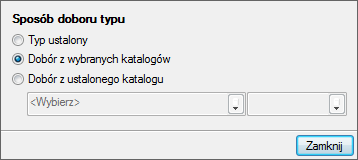

Rys. 3 Okno przełączania sposobu doboru parametrów – sposób wyboru Dobór z wybranych katalogów.
Listy Bibliotek projektu są wyszażone. Dobór parametrów odbywa się z katalogów obiektów wybranych w oknie Opcji doborów, które uruchamiane jest przyciskiem z paska narzędzi.
Dobór z ustalonego katalogu – jest to opcja doboru umożliwiająca ustalenie obiektu tylko z jednego wybranego katalogu i niezależnego od katalogów wybranych w opcjach.

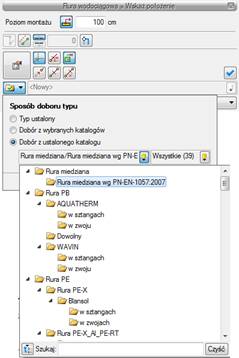

Rys. 4 Okno przełączania sposobu doboru parametrów – sposób wyboru Dobór z ustalonego katalogu
Ten sposób doboru umożliwia użytkownikowi automatycznie dobór typu obiektu tylko z danego katalogu. W przypadku rurociągów użytkownik przy tej opcji doboru ma możliwość zapewnienia odcinka wykonanego ze stali mimo, że cała reszta instalacji będzie dobierana z rur innego materiału. Dobrana będzie wówczas tylko średnica odcinka, a pozostawiony zostanie materiał i typoszereg.
