Rysowanie
równoległych rurociągów z rozstawem dopasowanym
do obiektu
Ten automatyczny sposób rysowania pozwala na prowadzenie rurociągów równoległych z rozstawem ustalonym w oknie właściwości równoległych rur wodociągowych. Zmienia się rozstaw w momencie podejścia do pionów, bądź obiektów np. baterii czerpalnych i dopasowuję się do ich rozstawu.

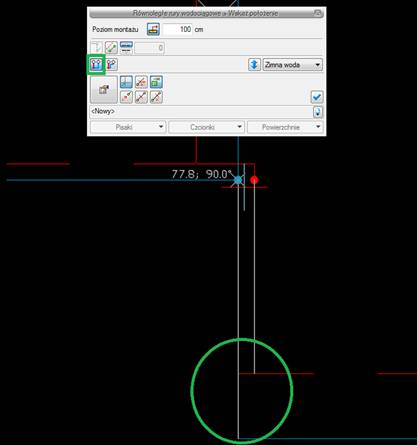

Rys.
78 Przykład podłączania
równoległych rur wodociągowych metodą automatycznego łączenia
z rozstawem
dopasowanym do rozstawu króćców baterii

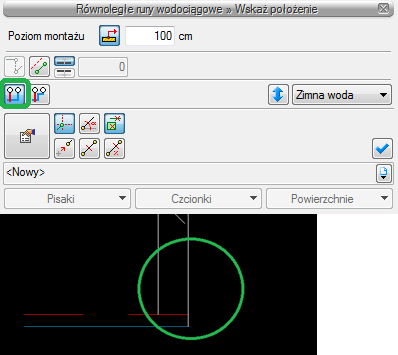

Rys.
79 Przykład podłączania
równoległych rur wodociągowych metodą automatycznego łączenia
z rozstawem
dopasowanym do pionów
