Wprowadzanie zestawu równoległych rurociągów



Obiekt Równolegle rury wodociągowe wstawiany na modelu po wybraniu  ikony:

Program ArCADia

·      Wstążka Woda ⇒ grupa logiczna Instalacje Wodociągowe ⇒



Program AutoCAD lub ArCADia-INTELLICAD:

·      Pasek narzędzi Instalacje Wodociągowe ⇒

lub napisz IWTR_MWP

Obiekt Równolegle pionowe rury wodociągowe wstawiany na modelu po wybraniu  ikony:

Program ArCADia

·      Wstążka Woda ⇒ grupa logiczna Instalacje Wodociągowe ⇒



Program AutoCAD lub ArCADia-INTELLICAD:

·      Pasek narzędzi Instalacje Wodociągowe ⇒

lub napisz IWTR_VMWP

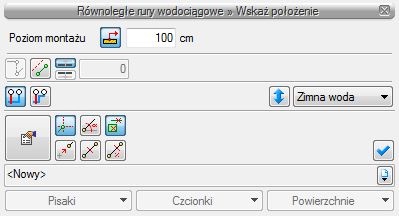

Rys. 74         Okno wstawiania równoległych rur wodociągowych

Rys. 75         Okno wstawiania równoległych pionowych rur wodociągowych

Wstawianie równoległych rur wodociągowych jest analogiczne do wstawiania pojedynczych rur wodociągowych. Dodatkowo na oknie wstawiania użytkownik ma możliwość wyboru sposobu automatycznego łączenia równoległych rurociągów (pkt. 6.3.1. ). Można również odwrócić kolejność wprowadzanych rurociągów oraz zmienić rurociąg wiodący po kliknięciu na czarną strzałkę na guziku zmień wiodącą użytkownik może wybrać jeden z rurociągów będących w ciągu równoległych rurociągów.

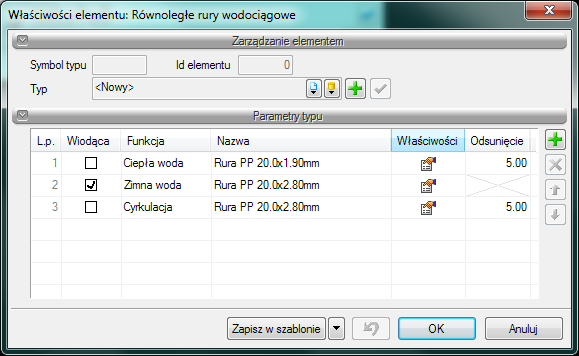

Rys. 76         Okno właściwości Równoległych rur wodociągowych



W oknie właściwości Równoległych rur wodociągowych (Rys. 9) są dostępne następujące elementy:

Grupa kontrolek:

Zarządzanie elementem

Symbol typu, Id elementu i Typ – kontrolki takie same dla wszystkich elementów opisane w punkcie 5.

Parametry typu

Dostępna jest tabela w której poszczególne kolumny spełniają następujące funkcje:

Kolumna L.p. – Liczba porządkowa

Kolumna Wiodąca – W tej kolumnie użytkownik zaznacza checkbox przy tum rurociągu, który będzie wiodący w czasie wstawiania równoległych rur. Wybrany jako wiodący rurociąg będzie wyznaczał punkt wstawienia i od niego z odpowiednim odsunięciem wstawiane będą pozostałe rurociągi. Na rysunku poniżej Rys. 80 pokazane jest wstawianie równoległych rur wodociągowych wody ciepłej i wody zimnej z wiodącą rurą wody zimnej. W zielonym okręgu zaznaczone jest miejsce wstawienia i oznaczenie krzyżykiem wiodącego rurociągu oraz na oknie wstawiania pokazany przycisk, na którym wybrany jest rurociąg wody ciepłej.

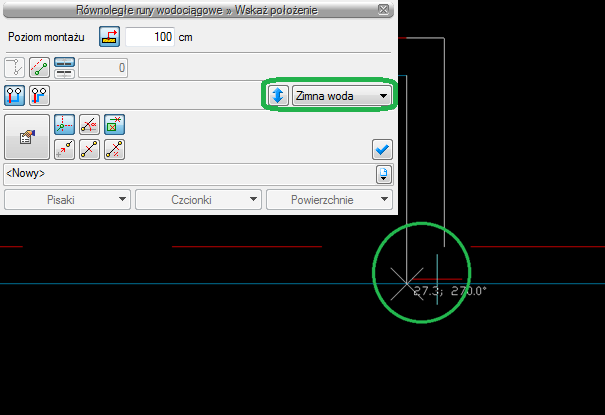

Rys. 77         Rysunek przedstawiający wstawianie równoległych rur wodociągowych z wiodącym rurociągiem wody zimnej

Kolumna Funkcja – pozwala użytkownikowi wybrać funkcję rurociągu.

Kolumna Nazwa – w przypadku równoległych rur wodociągowych wyświetlana w tej kolumnie nazwa złożona jest z oznaczenia elementu czyli „Rura” oraz materiału wstawianego rurociągu
np. Stal.

Kolumna Właściwości – w tej kolumnie użytkownik poprzez kliknięcie na ikonę Właściwości  otworzy okno Właściwości Rury Wodociągowej co umożliwi edycję i zmianę parametrów.

Odsunięcie – W tej kolumnie użytkownik podaje wartość odsunięcia względem siebie równoległych rur wodociągowych. Rurociąg wiodący nie ma możliwości wpisania odsunięcia.
