Pompa

Obiekt Pompa wstawiany jest na modelu po wybraniu ikony:

Program ArCADia: Wstążka Woda⇒Grupa logiczna Instalacje Wodociągowe  ⇒

Program AutoCAD lub ArCADia-INTELLICAD: Pasek narzędzi Instalacje Wodociągowe   ⇒

lub napisz iwtr_wpomp

Poprzez wybór przycisku Opis: własności.bmp w oknie wstawienia (które uaktualnia się najpierw) lub „dwuklik” na wstawionym już elemencie wywołujemy okno definiowania właściwości projektowanego obiektu.

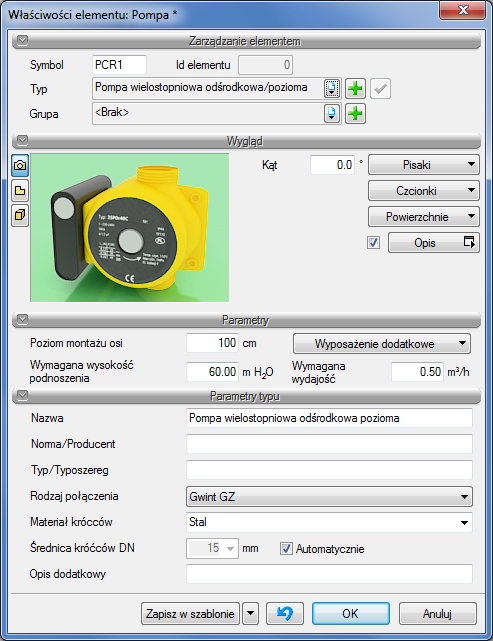

Rys. 61         Okno właściwości obiektu ‘Pompa’

Grupa kontrolek Parametry:



Wymagana wysokość podnoszenia – wartość wpisywana przez użytkownika w podanych obok pola jednostkach.

Wymagana wydajność – wartość wpisywana przez użytkownika w podanych obok pola jednostkach.



Grupa kontrolek Parametry typu:



Nazwa – nazwa obiektu przejmowana z biblioteki typów lub wpisywana przez użytkownika w celu zdefiniowania nowego typu obiektu.

Norma/Producent – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Typ/Typoszereg – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Rodzaj połączenia – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Materiał króćców - przejmowane z biblioteki typów lub wprowadzany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Średnica króćców DN – (po zaznaczeniu opcji „Automatycznie” pobierana z rurociągu, na który obiekt jest wstawiany), może być również wpisana przez użytkownika.

Opis dodatkowy - jak w punkcie 6.2.33.





￿
