Manometr

Obiekt Manometr wstawiany jest na modelu po wybraniu ikony:

Program ArCADia: Wstążka Woda⇒Grupa logiczna Instalacje Wodociągowe  ⇒

Program AutoCAD lub ArCADia-INTELLICAD: Pasek narzędzi Instalacje Wodociągowe  ⇒

lub napisz iwtr_m

Poprzez wybór przycisku Opis: własności.bmp w oknie wstawienia (które uaktualnia się najpierw) lub „dwuklik” na wstawionym już elemencie wywołujemy okno definiowania właściwości projektowanego obiektu.

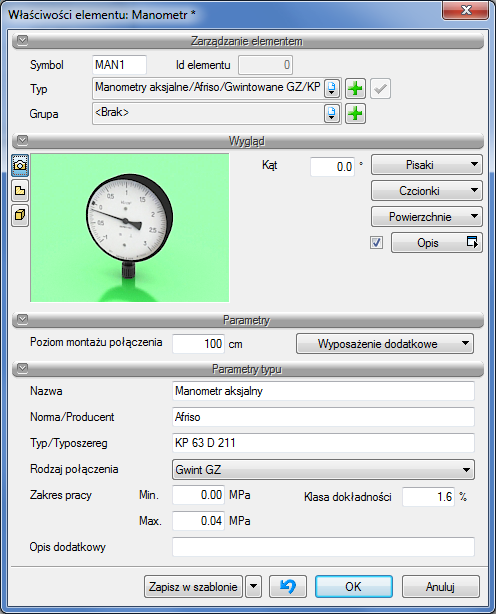

Rys. 59         Okno właściwości obiektu ‘Manometr’

Grupa kontrolek Parametry typu:



Nazwa – nazwa obiektu przejmowana z biblioteki typów lub wpisywana przez użytkownika w celu zdefiniowania nowego typu obiektu,

Norma/Producent – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Typ/Typoszereg – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Rodzaj połączenia – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Materiał króćców - przejmowane z biblioteki typów lub wprowadzany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Średnica DN – (po zaznaczeniu opcji „Automatycznie” pobierana z rurociągu, na który obiekt jest wstawiany), może być również wpisana przez użytkownika.

Zakres pracy Min. – parametr charakterystyczny dla obiektu przejmowany z bibliotek typów jeśli zostało zamieszczone lub wpisywane przez użytkownika w podanej obok okna jednostce.

Zakres pracy Max. – parametr charakterystyczny dla obiektu przejmowany z bibliotek typów jeśli zostało zamieszczone lub wpisywane przez użytkownika w podanej obok okna jednostce.

Klasa dokładności – przejmowane z bibliotek typów jeśli zostało zamieszczone lub wpisywane przez użytkownika w podanej obok okna jednostce.

Opis dodatkowy – jak w punkcie 6.2.33.



￿
