Kształtki– wstęp.

Program pozwala na automatyczne wygenerowanie kształtek na rurociągach oraz umieszczenia ich w zestawieniu materiałów.

Zdefiniowane są następujące zmiany w instalacji, którym przyporządkowane są rodzaje kształtek:

−      zmiana kierunku α ° - „Kolano α ° ”

−      zmiana średnicy DN1/DN2 – „Redukcja DN1/DN2”

−      odgałęzienie 3 kierunki – „Trójnik DN” („Trójnik redukcyjny DN1/DN2”)

−      odgałęzienie 4 kierunki – „Czwórnik DN” („Czwórnik redukcyjny DN1/DN2/DN3”)

−      odgałęzienie x kierunków – „Połączenie x rur” (węzeł do modyfikacji przez użytkownika)

−      zmiana materiału i połączeń MAT1-POŁ1/MAT2-POŁ2 – „Przejście MAT1-POŁ1/MAT2-POŁ2”

−      zakończenie rurociągu – „Zaślepka”

Jeśli w jednym punkcie realizowane są więcej niż jedna zmiana (wielokrotna), to program generuje zestawy kształtek dla różnych kombinacji ustawień  w opcjach, z których następnie domyślnie wybiera zgodny z właściwościami ustalonymi w opcjach projektu.

Pozwala to użytkownikowi na zmianę zestawu dla konkretnego punktu instalacji o innych wymaganiach niż ustawienia w opcjach.

Jeśli użytkownik wygeneruje automatycznie kształtki, to domyślnie wyświetlane są one symbolicznie jako okręgi o średnicy zadanej w opcjach projektu i wstępnie bez opisu.

Aby dotrzeć do składu zestawu (ew. włączyć opis) należy uruchomić okno właściwości za pomocą dwukliku myszy na symbol (okrąg) lub kliknąć na symbol, a następnie w oknie modyfikacji:

kliknąć przycisk:

Wyświetlone zostanie okno właściwości zestawu kształtek (opisane w punkcie 8.3).

W programie przyjęto następującą kolejność realizowania zmian wielokrotnych:

Jeśli w połączeniu NIE występuje trójnik i czwórnik:

1)  przejście MAT1-POŁ1/MAT2-POŁ2

2)  kolano

3)  redukcja

4)  zaślepka

Jeśli w połączeniu występuje trójnik lub czwórnik:

1)  Czwórnik

2)  Trójnik (i następny jeśli w opcjach ustawienia nie przewidują generowania czwórników).

Dalej najpierw w kierunku „przelotu” (kierunku o najmniejszym kącie załamania w węźle),

a potem zestawy dla poszczególnych odgałęzień.

Kształtki uporządkowane jak wyżej:

3)  przejście MAT1-POŁ1/MAT2-POŁ2

4)  kolano

5)  redukcja

6)  zaślepka

Kształtka „startowa” (od której program rozpoczyna realizację zmian) znajduje się domyślnie po stronie rurociągu o największej średnicy w węźle, ale na potrzeby użytkownika program tworzy również zestaw rozpoczynający zmiany od strony rurociągu o średnicy najmniejszej.

Rodzaj przejścia MAT1-POŁ1/MAT2-POŁ2, który generowany jest na początku przejmuje właściwości łączonych rur (gwint wewnętrznego powoduje utworzenie w kształcie przejściowej gwintu zewnętrznego).

Poniżej na przykładzie zmiany średnicy oraz materiału (i połączenia) przedstawiono schematycznie zestawy kształtek wygenerowane przez program w zależności od kształtki startowej:

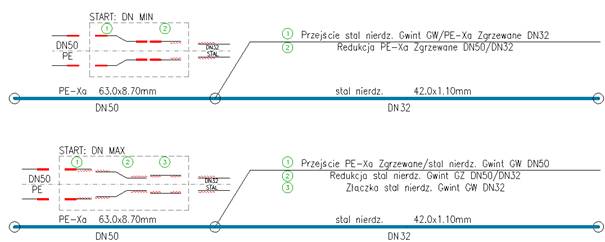

dla przejścia STAL-DN50/PE-DN32:

Rys. 81         Zestawy kształtek dla przejścia STAL-DN50/PE-DN32

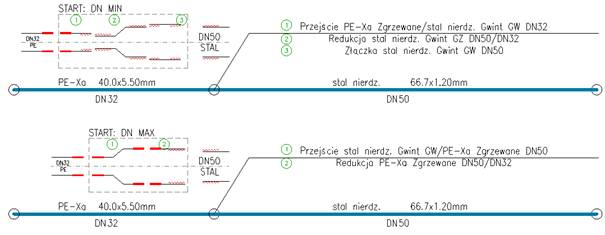

oraz dla przejścia STAL-DN32/PE-DN50:

Rys. 82         Zestawy kształtek dla przejścia STAL-DN32/PE-DN50
