Kształtki instalacyjne – okno ‘Opcje projektu’.

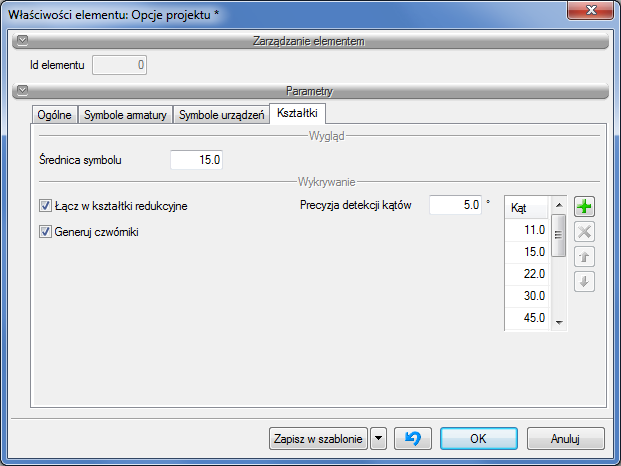

Rys. 83         Okno ‘Opcje projektu’, Zakładka ‘Kształtki’.

‘Opcje projektu’ zakładka ‘Kształtki’ umożliwiają ustalenie w jaki sposób mają być generowane
i prezentowane kształtki dla zmian geometrii i materiału dla instalacji.

„Średnica symbolu”

W tym polu użytkownik ustala wielkość symbolu wstawianego w punkcie wygenerowanego zestawu kształtek (średnica okręgu).

„Łącz w kształtki redukcyjne”

Zaznaczenie tego okienka spowoduje, że zmiana średnicy i kierunku lub zmiana średnicy i odgałęzienie realizowane będzie przy pomocy kolana redukcyjnego DN1/DN2 (trójnika, czwórnika redukcyjnego), a nie za pomocą dwóch oddzielnych kształtek (Kolano DN1 + Redukcja DN1/DN2, Trójnik, Czwórnik DN1 + Redukcja DN1/DN2).

„Generuj czwórniki”

Zaznaczenie tego okienka spowoduje, że dla węzłów, w których schodzą się 4 rurociągi  wygenerowane zostaną czwórniki, a nie jak w przypadku niezaznaczenia: pary trójników.

„Kąty typowe” i „Precyzja detekcji kątów typowych”

W tej tabeli użytkownik ustala jakie załamania na instalacji traktuje jako typowe (np.: 30, 45, 60, 90°) i z jakiego przedziału wartości kątów (+/-) mają być interpretowane jako kąt typowy.

Jeśli dla wyżej podanego przykładowego zestawu kątów typowych użytkownik w polu „Precyzja detekcji kątów” ustali 2°, to:

−      kąty z przedziału 28 - 32° będą traktowane jako 30°

−      kąty z przedziału 43 - 47° będą traktowane jako 45°

−      kąty z przedziału 58 - 62° będą traktowane jako 60°

−      kąty z przedziału 88 - 92° będą traktowane jako 90°

Pozostałe kąty załamań przedstawiane będą z wartościami odczytanymi z geometrii elementów.

Podsumowując, zgodnie z wyżej przyjętymi przykładowymi ustawieniami dla kątów:

−      dla załamania trasy o kącie 31,5° zostanie wygenerowane kolano 30°,

−      dla załamania trasy o kącie 78,4° zostanie wygenerowane kolano 78,4°.
