Zmiana wysokości elementów instalacji

Aby zmienić wysokość elementów instalacji, wybierz ikonę:

Program ArCADia:

•      Wstążka Woda ⇒ grupa logiczna Instalacje Wodociągowe ⇒

Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Wodociągowe ⇒

lub napisz

•      iwtr_cih.

Użytkownik po narysowaniu całej bądź części instalacji ma możliwość zmiany wysokości instalacji
o zadaną wartość. Należy wcisnąć ikonę Zmień wysokość instalacji. Następnie w oknie wstawiania wpisać wartość przesunięcia, a w kolejnym kroku zaznaczyć obiekty do przesunięcia.

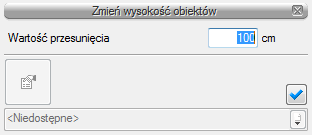

Rys. 88.   Okno zmiany wysokości obiektów

Następnie należy wcisnąć przycisk Enter. Wysokość montażu zaznaczonych elementów została zmieniona o zadaną wartość.
