Kreator połączeń armatury czerpalnej

W programie ArCADia-INSTALACJE WODOCIĄGOWE istnieje możliwość automatycznego kreowania połączeń armatury czerpalnej: zaworów, baterii i hydrantów. Aby włączyć okno Kreatora połączeń, naciśnij ikonę:

Program ArCADia:

•      Wstążka Woda ⇒ grupa logiczna Instalacje Wodociągowe ⇒



Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Wodociągowe ⇒



lub napisz

•      iwtr_ciw.

Po kliknięciu na daną ikonę jest dostępne okno wstawiania i kreowania automatycznych połączeń armatury czerpalnej (baterie, zawory i hydranty) z rurociągami wodociągowymi. Użytkownik klika jedną z trzech ikon oznaczających rodzaje połączeń, zaznacza obiekty przeznaczone do połączenia, a następnie wciska Enter bądź prawy przycisk myszy.

Rys. 89.   Okno Kreatora połączeń

Użytkownik ma do wyboru trzy możliwości połączeń:

Połączenie bezpośrednie (ze spadkiem wynikowym)  – kreator automatycznie łączy zaznaczoną armaturę czerpalną z rurociągami. Połączenie zrealizowane jest pod kątem prostym jednym odcinkiem rurociągu bezpośrednio od np. zaworu czerpalnego do zaznaczonego rurociągu znajdującego się najbliżej armatury (rys. 90, połączenie 1).

Połączenie pionowe od punktu  – kreator automatycznie łączy zaznaczoną armaturę czerpalną z rurociągami. Połączenie realizowane jest za pomocą dwóch odcinków rurociągów: pionowego odcinka od punktu czerpalnego do wysokości montażu zaznaczonego rurociągu,
a następnie odcinkiem poziomym prostopadłym do wybranego rurociągu (rys. 90, połączenie 2).

Połączenie poziome od punktu  – kreator automatycznie łączy zaznaczoną armaturę czerpalną z rurociągami. Połączenie realizowane jest za pomocą dwóch odcinków rurociągów: poziomego od punktu czerpalnego prostopadle do punktu, w którym będzie poprowadzony odcinek pionowy do zaznaczonego rurociągu (rys. 90, połączenie 3).

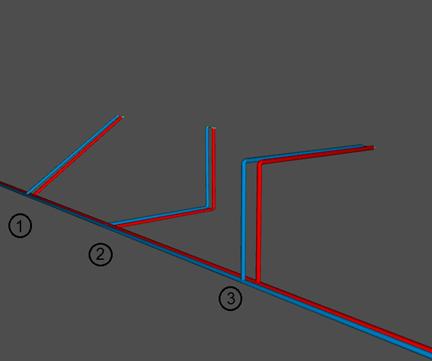

Rys. 90.   Metody połączeń kreatora na widoku 3D
