Właściwości elementu Rura wodociągowa

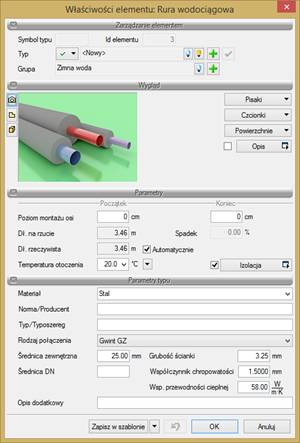

Rys. 73.   Okno właściwości rur poziomych

W oknie właściwości rur poziomych występują typowe właściwości elementu, opisane w punkcie 5.2.

Dodatkowe właściwości charakterystyczne dla rur:

Grupa kontrolek Parametry

Średnica zewnętrzna – należy wstawić średnicę zewnętrzną rurociągu [mm].

Długość rzeczywista i długość na rzucie – jak w opisie. Parametry są różne, jeśli rurociąg prowadzony jest ze spadkiem i nie jest zaznaczony checkbox Automatycznie.

Spadek – wartość wyliczana z różnicy pomiędzy poziomami montażu początku i końca rurociągu. Spadek nadaje się w oknie wstawiania końca odcinka Rys. 71 .

Temperatura otoczenia – w polu edycyjnym należy podać obliczeniową temperaturę otoczenia wstawianego rurociągu. Domyślnie ustawiona jest temperatura 20 °C.

Izolacja – checkbox z opisem Izolacja pozwala na wstawienie izolacji cieplnej na danym rurociągu. Po wciśnięciu przycisku Izolacja otworzy się okno właściwości elementu Izolacja rury.
