Wstawianie rurociągów poziomych

W celu wstawienia obiektu Rurociąg poziomy wybierz ikonę:

Program ArCADia

•      Wstążka Woda ⇒ grupa logiczna Instalacje Wodociągowe ⇒



Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Wodociągowe ⇒

lub napisz

•      iwtr_cwp.



W celu wstawienia obiektu Rurociąg poziomy wody ciepłej wybierz ikonę:

Program ArCADia

•      Wstążka Woda ⇒ grupa logiczna Instalacje Wodociągowe ⇒



Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Wodociągowe ⇒

lub napisz

•      iwtr_hwp.



W celu wstawienia obiektu Rurociąg poziomy cyrkulacji wody ciepłej wybierz ikonę:

Program ArCADia

•      Wstążka Woda ⇒ grupa logiczna Instalacje Wodociągowe ⇒



Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Wodociągowe ⇒

lub napisz

•      iwtr_cirwp.

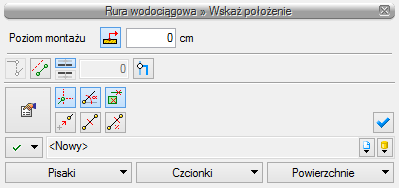

Rys. 69.   Okno wstawiania początku poziomej rury wodociągowej

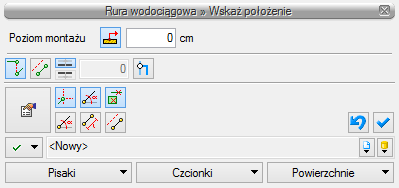

Rys. 70.   Okno wstawiania końca poziomej rury wodociągowej

Ogólne opcje wstawianie przedstawione są w punkcie 5.1.

Dodatkową funkcją dostępną dla rurociągów poziomych jest Odsunięcie równoległe. Wciśnięcie przycisku  pozwala na wrysowanie instalacji równolegle do innych elementów, np. ścian, odsuniętej od nich o zadaną odległość. Do wyboru kierunku odsunięcia od obiektu służą dwa przyciski Kierunek odsunięcia:  i . Obok znajduje się pole edycyjne, w którym należy wpisać wartość odsunięcia (pole uaktywnia się po wciśnięciu przycisku Odsunięcie równoległe).

Wciśnięcie ikony Połącz rury różnych funkcji  umożliwia połączenie rurociągu np. wody ciepłej z rurociągiem wody cyrkulacyjnej (pozwala połączyć rury z dwóch różnych grup).

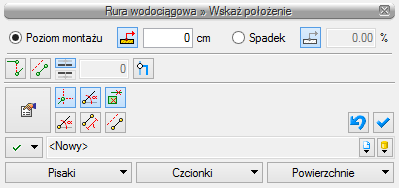

Wciśnięcie przycisku  Wstaw pionowy odcinek pozwala na wstawianie rurociągów poziomych i pionowych bez przerywania polecenia. Po wciśnięciu przycisku okno wstawiania zmieni się na okno wstawiania końca rury poziomej bez podania spadku i należy podać poziom montażu końca pionowego rurociągu. Dalej rysujemy jak inne poziome odcinki. W każdej chwili użytkownik może wstawić pionowy odcinek, klikając na Wstaw pionowy odcinek.
