Urządzenie przygotowania c.w.u.
W celu wstawienia na model obiektu Urządzenie przygotowania c.w.u., wybierz ikonę:
Program ArCADia:
•
Wstążka Woda ⇒ Grupa logiczna Instalacje Wodociągowe ⇒
Program AutoCAD lub ArCADia-INTELLICAD:
• Pasek
narzędzi Instalacje Wodociągowe ⇒
lub napisz
• iwtr_wi.
Poprzez wybór przycisku
w oknie
wstawiania (które uaktualnia się jako pierwsze) lub dwuklik na wstawionym
już elemencie wywołujemy okno definiowania właściwości projektowanego
elementu.

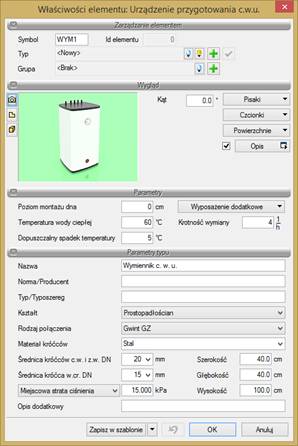

Rys. 66. Okno właściwości elementu Urządzenie przygotowania c.w.u.
Grupa kontrolek Parametry
Temperatura wody ciepłej – wartość wpisywana przez użytkownika w podanych obok pola jednostkach.
Dopuszczalny spadek temperatury – wartość wpisywana przez użytkownika w podanych obok pola jednostkach.
Krotność wymiany – wartość wpisywana przez użytkownika w podanych obok pola jednostkach.
Grupa kontrolek Parametry typu
Nazwa – nazwa obiektu przejmowana z biblioteki typów lub wpisywana przez użytkownika w celu zdefiniowania nowego typu obiektu.
Norma/Producent – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.
Typ/Typoszereg – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.
Materiał króćców - przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.
Kształt – wybierany przez użytkownika z rozwijalnego okna spośród trzech dostępnych: prostopadłościan, walec poziomy, walec pionowy.
Średnica króćca wody ciepłej i zimnej DN – wpisywana przez użytkownika.
Średnica króćca wody cyrkulacyjnej DN – wpisywana przez użytkownika.
Szerokość/Głębokość/Wysokość – wielkości dotyczące wymiarów, wpisywane przez użytkownika w podanych obok pola jednostkach.
Współczynnik Kvs lub opcjonalnie
Miejscowa strata ciśnienia – wielkości przejmowane z bibliotek typów, jeśli zostały zamieszczone, lub wpisywane przez użytkownika w podanych obok pola jednostkach.
Opis dodatkowy – jak w punkcie 5.2.3.
