Podgrzewacze lokalne

Aby wstawić na model obiekt Podgrzewacz, wybierz ikonę:



Program ArCADia:

•      Wstążka Woda ⇒ Grupa logiczna Instalacje Wodociągowe ⇒



Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Wodociągowe ⇒



lub napisz

•      iwtr_wh.

Poprzez wybór przycisku Opis: własności.bmp w oknie wstawiania (które uaktualnia się jako pierwsze) lub dwuklik na wstawionym już elemencie wywołujemy okno definiowania właściwości projektowanego elementu.

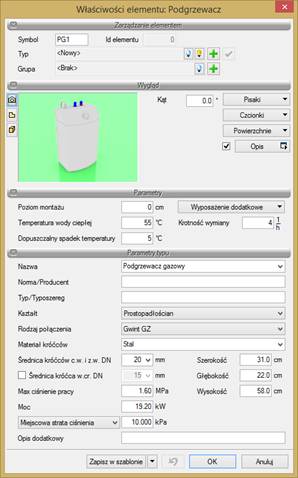

Rys. 67.   Okno właściwości elementu Podgrzewacz

Grupa kontrolek Parametry



Temperatura wody ciepłej – wartość wpisywana przez użytkownika w podanych obok pola jednostkach.

Dopuszczalny spadek temperatury – wartość wpisywana przez użytkownika w podanych obok pola jednostkach.

Krotność wymiany – wartość wpisywana przez użytkownika w podanych obok pola jednostkach.



Grupa kontrolek Parametry typu



Nazwa – nazwa obiektu przejmowana z biblioteki typów lub wpisywana przez użytkownika w celu zdefiniowania nowego typu obiektu. Domyślnie zdefiniowano cztery typy podgrzewaczy: na paliwo stałe, na paliwo płynne, gazowy, elektryczny.

Norma/Producent – przejmowane z biblioteki typów lub wpisywane przez użytkownika w celu zdefiniowania nowego typu obiektu.

Typ/Typoszereg – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Materiał króćców – przejmowany z biblioteki typów lub wpisywany przez użytkownika w celu zdefiniowania nowego typu obiektu.

Kształt – wybierany przez użytkownika z rozwijalnego okna spośród trzech dostępnych: prostopadłościan, walec poziomy, walec pionowy.





Średnica króćca wody ciepłej i zimnej DN – wpisywana przez użytkownika.

Średnica króćca wody cyrkulacyjnej DN – wpisywana przez użytkownika (jeśli jest zaznaczona taka opcja w polu obok).

Szerokość/Głębokość/Wysokość – wielkości dotyczące wymiarów, wpisywane przez użytkownika w podanych obok pola jednostkach.

Maksymalne ciśnienie pracy – wielkość przejmowana z bibliotek typów, jeśli została zamieszczona, lub wpisywana przez użytkownika w podanych obok pola jednostkach.

Moc – wielkość przejmowana z bibliotek typów, jeśli została zamieszczona, lub wpisywana przez użytkownika w podanych obok pola jednostkach.

Współczynnik Kvs lub opcjonalnie

Miejscowa strata ciśnienia – wielkości przejmowane z bibliotek typów, jeśli zostały zamieszczone, lub wpisywane przez użytkownika w podanych obok pola jednostkach.

Opis dodatkowy – jak w punkcie 5.2.3.



￿
