Rysowanie równoległych rurociągów ze stałym rozstawem

Ten automatyczny sposób rysowania pozwala na prowadzenie rurociągów równoległych z rozstawem ustalonym w oknie właściwości równoległych rur wodociągowych. Rozstaw ten nie zmienia się przy podłączaniu do rur, pionów czy obiektów o innym rozstawie króćców. Aby możliwe było podłączenie, program za pomocą automatycznie generowanych rurociągów łączy elementy.

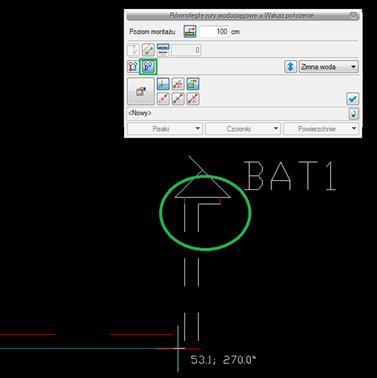

Rys. 83.   Przykład podłączania równoległych rur wodociągowych metodą automatycznego
łączenia ze stałym rozstawem
