Wprowadzanie zestawu równoległych rurociągów

Aby wstawić na model obiekt Równolegle rury wodociągowe, wybierz ikonę:

Program ArCADia:
Wstążka Woda ⇒ grupa logiczna Instalacje Wodociągowe ⇒

Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Wodociągowe ⇒

lub napisz

•      iwtr_mwp.

Aby wstawić na modelu obiekt Równolegle pionowe rury wodociągowe, wybierz ikonę:

Program ArCADia:

•      Wstążka Woda ⇒ grupa logiczna Instalacje Wodociągowe ⇒

Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Wodociągowe ⇒

lub napisz

•      iwtr_vmwp.

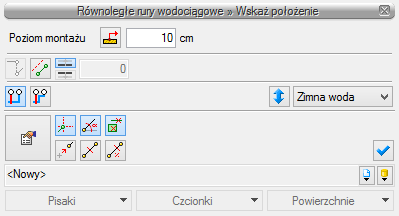

Rys. 77.   Okno wstawiania równoległych rur wodociągowych

Rys. 78.   Okno wstawiania równoległych pionowych rur wodociągowych

Wstawianie równoległych rur wodociągowych jest analogiczne do wstawiania pojedynczych rur wodociągowych. Dodatkowo na oknie wstawiania użytkownik ma możliwość wyboru sposobu automatycznego łączenia równoległych rurociągów (pkt. 6.3.1.). Można również odwrócić kolejność wprowadzanych rurociągów oraz zmienić rurociąg wiodący. Po kliknięciu na czarną strzałkę na guziku  użytkownik może wybrać rurociąg wiodący, będący w wiązce równoległych rurociągów.

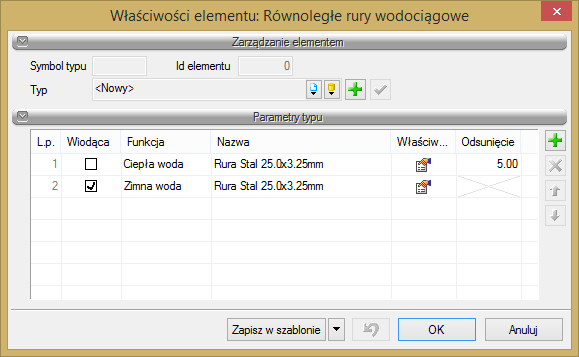

Rys. 79.   Okno właściwości elementu Równoległe rury wodociągowe

W oknie właściwości Równoległych rur wodociągowych (rys. 79) są dostępne następujące elementy:

Grupa kontrolek Zarządzanie elementem

Symbol typu, Id elementu i Typ – kontrolki takie same dla wszystkich elementów, opisane w punkcie 5.

Grupa kontrolek Parametry typu

Dostępna jest tabela, w której poszczególne kolumny spełniają następujące funkcje:

L.p. – liczba porządkowa.

Wiodąca – w tej kolumnie użytkownik zaznacza checkbox przy tum rurociągu, który będzie wiodący w czasie wstawiania równoległych rur. Rurociąg wybrany jako wiodący będzie wyznaczał punkt wstawiania i od niego z odpowiednim odsunięciem wstawiane będą pozostałe rurociągi. Na rys. 80 pokazane jest wstawianie równoległych rur wodociągowych wody ciepłej i wody zimnej z wiodącą rurą wody zimnej. W zielonym okręgu zaznaczone jest miejsce wstawiania i oznaczenie krzyżykiem wiodącego rurociągu oraz na oknie wstawiania pokazany jest przycisk, na którym wybrany jest rurociąg wody ciepłej.

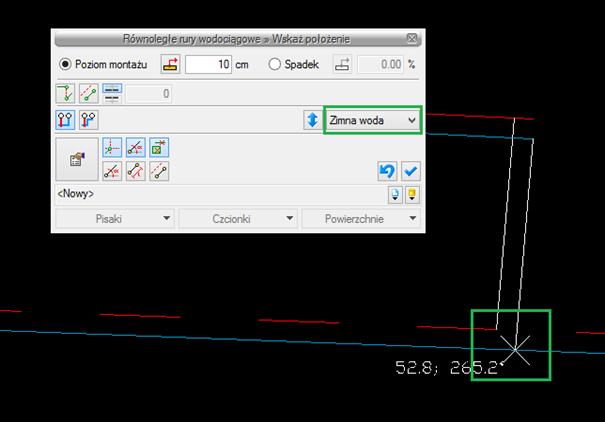

Rys. 80.   Rysunek przedstawiający wstawianie równoległych rur wodociągowych
z wiodącym rurociągiem wody zimnej

Funkcja – pozwala użytkownikowi wybrać funkcję rurociągu.

Nazwa – w przypadku równoległych rur wodociągowych wyświetlana w tej kolumnie nazwa złożona jest z oznaczenia elementu, czyli Rura, oraz materiału wstawianego rurociągu, np. Stal.

Właściwości – w tej kolumnie użytkownik poprzez kliknięcie na ikonę Właściwości  otworzy okno Właściwości rury wodociągowej, co umożliwi edycję i zmianę parametrów.

Odsunięcie – w tej kolumnie użytkownik podaje wartość odsunięcia względem siebie równoległych rur wodociągowych. Rurociąg wiodący nie ma możliwości wpisania odsunięcia.
