Wprowadzanie podejśc pod przybory sanitarne

Konfigurować takie połączenie można po wrysowaniu w projekcie pionu kanalizacyjnego (zaznaczony checkbox pion w oknie właściwości rurociągu), a od niego odejścia połączonego z punktami czerpalnymi. Nie ma znaczenia, z jakim spadkiem (czy też bez spadku) prowadzone są rurociągi, ważne jest, żeby były połączone z punktem odpływu przyboru i z pionem.

Aby otworzyć okno konfiguracji podejść, kliknij na ikonę:

Program ArCADia:

•      Wstążka Kanalizacja ⇒ Grupa logiczna Instalacje Kanalizacyjne ⇒

Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Kanalizacyjne ⇒

lub napisz

•      ISWR_AC.

W górnej części okna użytkownik ma możliwość wyboru katalogów rurociągów, z których w kolejności będą brane rurociągi do doboru w konfiguratorze podejść.

Służy do tego zielony przycisk Dodaj , do usuwania służy przycisk , a do zmiany kolejności przyciski  i .

Katalogi dostępne do doboru to te, które znajdują się w bibliotece projektu. Po kliknięciu zielonego plusa pojawi się pozycja z tekstem Wybierz. Należy wówczas kliknąć na tę pozycję w linijce. Pojawią się dwie części: w tej na lewo można wybrać katalog, z którego rurociągi będą dobierane, a na prawo, jakie typy w tym katalogu mają być dostępne (domyślnie są zaznaczone wszystkie typy z danego katalogu).

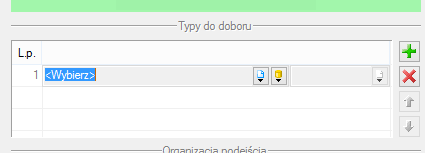

Rys. 67.   Widok okna konfiguratora podejść, dodawanie katalogów

Kolejność pozycji katalogów w oknie typów do doboru ma znaczenie przy dobieraniu rurociągów podejść. W programie najpierw dobierane są typy z pierwszego katalogu. Jeśli w wyniku obliczeń i analizy podejścia nie będzie można dobrać kanału z pierwszego katalogu, wtedy kolejny etap doboru sprawdzi, czy w następnym katalogu jest wymagany typ.

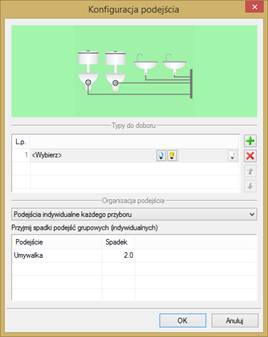

Rys. 68.   Okno konfiguracji podejść

Użytkownik w rozwijalnej liście ma możliwość wyboru organizacji podejścia. Dostępne są trzy rodzaje:

•      podejście indywidualne dla każdego przyboru,

•      podejście wspólne dla przeznaczenia przyborów,

•      podejście wspólne niezgrupowane.

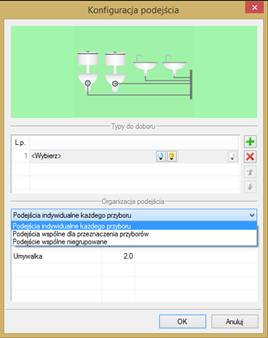

Rys. 69.   Okno konfiguracji podejść, Organizacja podejścia

W zależności od wyboru sposobu podłączenia podejść można odpowiednio wpisać spadek (domyślnie ustawiony na 2,0%) oddzielnie dla każdego przyboru, oddzielnie dla każdej grupy przyborów o tym samym przeznaczeniu oraz jeden wspólny spadek w przypadku wybrania podejścia wspólnego niegrupowanego.
