Tworzenie kształtek

W programie ArCADia-INSTALACJE KANALIZACYJNE kształtki tworzą się automatycznie podczas wprowadzenia trasy instalacji kanalizacyjnej na połączeniach rurociągów. Kształtki utworzone są graficznie jako kolana, trójniki, czwórniki i połączenia kilku rur (powyżej czterech rurociągów). Każda taka kształtka to zestaw połączeniowy złożony z odpowiedniej ilości elementów potrzebnych do realizacji danego połączenia. Jest możliwa różna konfiguracja takich zestawów połączeniowych. W programie domyślnie wybrane są najbardziej optymalne i dostosowane do opcji projektu, ale we właściwościach kształtek kanalizacyjnych jest możliwa zmiana i wybór innego zestawu kształtek.

Podstawowe kształtki, które generuje program w zestawieniach materiałów:

•      zmiana kierunku (kąt), np. kolano 40°,

•      zmiana średnicy, np. redukcja DN100/DN50,

•      odgałęzienia: trójnik, czwórnik, połączenie „x” rur,

•      zmiana materiału.

Tworzenie kształtek jest wykonywane na dwa sposoby, w zależności od sposobu wrysowywania trasy.

1.  Automatycznie, jeśli użytkownik korzysta z funkcji Orto – kształtki będą tworzyły się jako kątowe lub w trakcie podłączania się do rurociągu pod kątem prostym, a ustawienia kątów będą takie jak ustalone w Opcjach projektu (Rys. 7).

2.  Jeśli trasa nie będzie wprowadzano kątami prostymi, wówczas kształtki będą tworzone o dowolnie wprowadzanych kątach, a ich detekcję będzie można zmienić w opcjach projektu (Rys. 7).

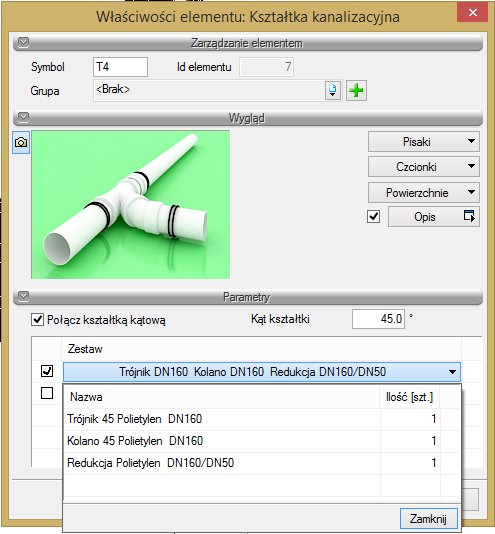

Rys. 70.   Okno właściwości kształtek



Grupa kontrolek Parametry

Połącz kształtką kątową – połączenie jest realizowane pod kątem kształtki takim, jaki wpisany jest obok.

Kąt kształtki – kąt, pod jakim jest tworzone połączenie i główna kształtka (kolano, trójnik, czwórnik).

Poniżej znajduje się okno, w którym można wybrać, jaki zestaw kształtek użytkownik chce zrealizować w danym miejscu. Zestawy połączone są tak, aby wykorzystać wszystkie możliwości realizacji takiego połączenia. Domyślnie ustawiony jest zestaw z kształtką redukcyjną bądź z kształtką i redukcją. Ustawienie to można zmienić w Opcjach projektu (Rys. 7).

Kształtki z zestawów automatycznie są publikowane i zliczane w wygenerowanym zestawieniu materiałów.
