Rura kanalizacyjna

Rurociągi poziome zarówno odpływowe jak i wewnętrzne wstawia się do projektu przez naciśnięcie ikony:

Program ArCADia: Wstążka Kanalizacja⇒Grupa logiczna Instalacje Kanalizacyjne⇒

Program AutoCAD lub ArCADia-INTELLICAD: Pasek narzędzi Instalacje Kanalizacyjne⇒

lub napisz ISWR_SW

Po jej wciśnięciu wyświetla się okno wstawiania pierwszego końca odcinka rurociągu (początku).
Tak jak w poprzednich przypadkach przez odznaczenie odpowiedniego pola wyboru uaktywnia się funkcje śledzenia i wykrywania wrysowanych wcześniej obiektów.

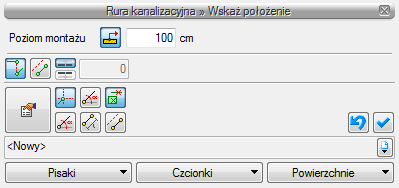

Rys. 53.        Okno wstawiania rury kanalizacyjnej poziomej - początek

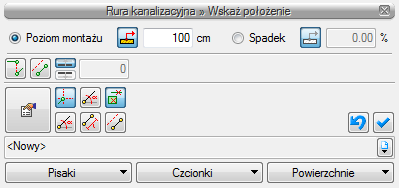

Rys. 54.        Okno wstawiania rury kanalizacyjnej poziomej - koniec



Wstawienie rurociągu „poziomego” z funkcją ręcznego wpisywania polega na wpisaniu przez użytkownika w polach edycyjnych wysokości początkowej odcinka i wysokości końcowej  (patrząc zgodnie z kierunkiem rysowania). Operacja realizowana jest przy zaznaczeniu pola Poziom montażu. Użytkownik klika w punkt będący początkiem odcinka, a następnie ciągnie linię w wybranym kierunku i kończy kliknięciem w punkt, który będzie stanowił koniec odcinka rury kanalizacyjnej.

Jeżeli użytkownik chce wstawić rurociąg ze stałym spadkiem, wówczas zaznacza pole Spadek odcinka. Wówczas blokuje się pole edycji Poziomu odcinka, a odblokowuje się pole umożliwiające wpisanie spadku w % ( Spadek odcinka). Kierunek spadku jest zgodny z kierunkiem rysowania. Jeżeli użytkownik chce aby koniec rurociągu był wyżej niż początek wstawia spadek ze znakiem „-‘’.

Wciśnięcie przycisku Pobierz z elementu  daje możliwość dołączania odcinków rurociągów do punktów elementów wcześniej narysowanych.  Zaznaczenia mogą być używane niezależnie, czyli można zaznaczyć jedno z pól lub oba. W przypadku początku odcinka użytkownik wstawia oszacowaną wysokość (w miarę możliwości zbliżoną wartość) do punktu, z którego wysokość będzie pobierana. Oszacowanie to daje możliwość sprecyzowania, z którego elementu będzie (z którego punktu wysokościowego elementu) będzie się rozpoczynało rysowanie. Zakończenie rysowania może być zgodnie ze schematami powyżej lub możliwe jest wciśnięcie przycisku Pobierz z elementu na oszacowanej wysokości końca odcinka i dołączenia dokładnie w żądany punkt. Dodatkowo w części definiowania sposobu rysowania użytkownik może włączyć i wyłączyć opcje rysowania zadanymi kątami . Funkcja ta uaktywnia tryb rysowania rur zgodnie z definiowanymi w opcjach kątami (omówienie w części dotyczącej ustawień opcji programu).

Wciśnięcie przycisku Odsunięcie równoległe  pozwala na wrysowanie instalacji równolegle do innych elementów np. ścian odsuniętej o zadaną odległość. Do wyboru kierunku odsunięcia od obiektu służą dwa przyciski Kierunek odsunięcia . Obok znajduję się pole edycyjne, w którym należy wpisać wartość odsunięcia (pole uaktywnia się po wciśnięciu przycisku Odsunięcie równoległe).

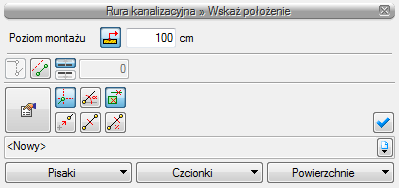

Wciśnięcie przycisku  Wstaw pionowy odcinek pozwala na wstawianie bez przerywania polecenia rurociągów poziomych i pionowych. Po wciśnięciu przycisku okno wstawiania zmieni się na okno wstawiania końca rury poziomej bez możliwości podania spadku

i należy podać poziom montażu końca pionowego rurociągu. Dalej rysujemy jak inne poziome odcinki w każdej chwili użytkownik może wstawić pionowy odcinek klikając na Wstaw pionowy odcinek

Funkcja oznaczona ikoną:

Program ArCADia: Wstążka Kanalizacja⇒Grupa logiczna Instalacje Kanalizacyjne⇒

Program AutoCAD lub ArCADia-INTELLICAD: Pasek narzędzi Instalacje Kanalizacyjne⇒

lub napisz ISWR_SPR

umożliwia wstawienie odcinków w sposób ciągły, o zmiennych kierunkach z zadaną wysokością początku pierwszego odcinka i zadaną wysokością końca ostatniego odcinka .





Po wstawieniu rurociągu kanalizacji wewnętrznej i po zaznaczeniu obiektu pokazuję się pasek modyfikacji obiektu.

Rys. 55.        Pasek narzędzi modyfikacji obiektu rura kanalizacji wewnętrznej



Na pasku znajdują się dodatkowe ikony charakterystyczne tylko dla obiektu rura.

Wydłuż/skróć rurę zachowując spadek – procedura umożliwia wydłużenie lub skrócenie rurociągu zachowując  spadek. Po zaznaczeniu odcinka użytkownik zbliża kursor do końca rurociągu i pojawia się oznaczenie rozciągania. Następnie klika lewym przyciskiem myszy, co rozpoczyna procedurę rozciągania lub skracania. Następnie przesuwa mysz w zaplanowanym kierunku o odpowiednią wartość , co powoduje zmianę długości odcinka rurociągu. Ponowne kliknięcie lewym przyciskiem kończy procedurę wydłużania.



Poprzez wybór przycisku lub „dwuklik” na wstawiona rurę pojawia się okno definiowania własności projektowanego odcinka rury .

Grupa kontrolek – Parametry

Poziom montażu dna         - początek-należy wpisać poziom montażu dna początku kanału

                            - koniec – należy wpisać poziom montażu końca kanału

Rzędna wzgl. zera budynku  – program automatycznie uzupełnia w tym miejscu wysokość elementu względem zera budynku w jednostkach [m].

Długość rzeczywista i długość na rzucie –jak w opisie.  Parametry są różne jeśli rurociąg prowadzony jest ze spadkiem i jest niezaznaczony checkbox Automatycznie.

Spadek – wartość wyliczana z różnicy pomiędzy poziomem montaży początku i końca rurociągu. Spadek nadaje się w oknie wstawienia końca odcinka .

Grupa kontrolek – Parametry typu

Materiał – użytkownik w tym polu może zmienić lub nadać nową nazwę materiału dla danego elementu.

Norma/Producent – użytkownik w tym polu może wpisać nazwę normy lub producenta danego obiektu.

Typ/Typoszereg – użytkownik w tym miejscu może podać typoszereg danego obiektu

Średnica nominalna DN – należy wstawić średnicę nominalną DN

Średnica zewnętrzna – należy wstawić średnicę zewnętrzną rurociągu [mm].

Grubość ścianki – należy wstawić grubość ścianki danego rurociągu

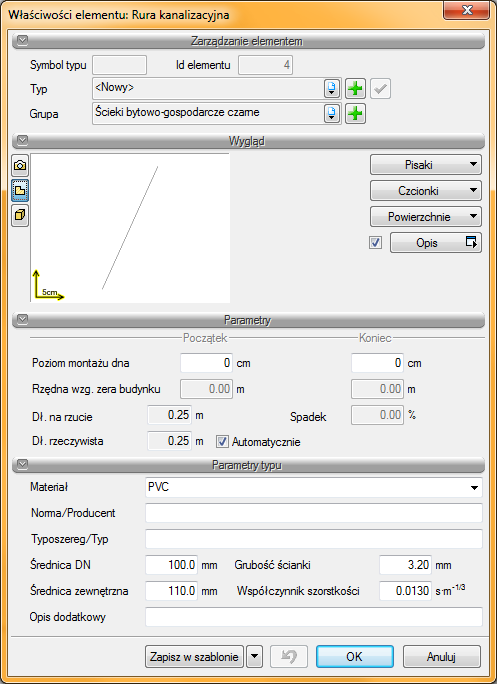

Rys. 56.        Okno własności rury poziomej kanalizacyjnej

Materiał – użytkownik z listy rozwijalnej wstawia materiał użyty do odcinków rurociągów. Projektant wstawia materiały dopuszczone do zastosowania w danej części budynku zgodnie z przepisami.

Średnica nominalna – z listy rozwijalnej użytkownik wybiera średnicę nominalną odcinka rurociągu (zgodną z wybranym typoszeregiem)

Średnica zewnętrzna – Średnica rury liczona po wymiarach zewnętrznych odpowiadająca danemu typoszeregowi dla właściwej sobie średnicy nominalnej

Grubość ściany – grubość ściany rury występujących dla danej średnicy zewnętrznej. Może dla danej średnicy zewnętrznej występować kilka grubości  ścian rury. Dzięki wpisywaniu w pole edycyjne użytkownik może dobrać sobie dowolny typoszereg rurociągów.

Współczynnik szorstkości – współczynnik chropowatości domyślnie ustawiony jest zgodnie
z materiałami, do budowy instalacji – domyślnie 0,013. Użytkownik ma jednak możliwość ustawienia innej wartości.

Opis dodatkowy – użytkownik wpisuje dodatkowe dane specyfikujące obiekt i przenoszące się
do zestawienia materiałów.
