Wprowadzanie zestawu równoległych rurociągów

Aby wstawić do modelu obiekt Równolegle rury grzewcze, wybierz ikonę:

Program ArCADia:

•      Wstążka Ogrzewani ⇒ grupa logiczna Instalacje Grzewcze ⇒

Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Grzewcze ⇒

lub napisz

•      ih_mp.

Aby wstawić do modelu obiekt Równolegle pionowe rury grzewcze, wybierz ikonę:

Program ArCADia:

•      Wstążka Woda ⇒ grupa logiczna Instalacje Grzewcze ⇒

Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Grzewcze ⇒

lub napisz

•      ih_vmp.

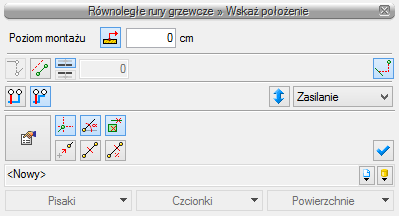

Rys. 101.       Okno wstawiania równoległych rur grzewczych

Rys. 102.       Okno wstawiania równoległych pionowych rur grzewczych

Wstawianie równoległych rur grzewczych jest analogiczne do wstawiania pojedynczych rur grzewczych. Dodatkowo w oknie wstawiania użytkownik ma możliwość wyboru sposobu automatycznego łączenia równoległych rurociągów (pkt. 6.3.1.). Można również odwrócić kolejność wprowadzanych rurociągów oraz zmienić rurociąg wiodący. Po kliknięciu na czarną strzałkę na guziku  użytkownik może wybrać rurociąg wiodący, będący w wiązce równoległych rurociągów.

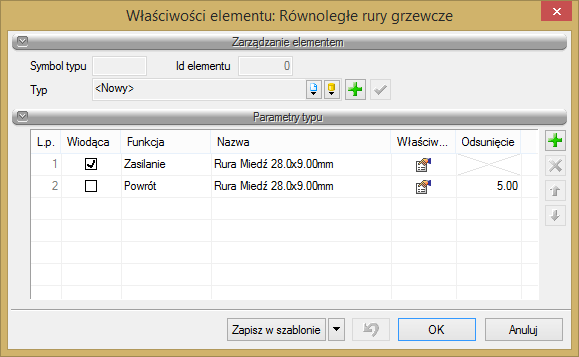

Rys. 103.       Okno właściwości elementu Równoległe rury grzewcze

W oknie właściwości Równoległych rur grzewczych (Rys. 103) są dostępne następujące elementy:



Grupa kontrolek Zarządzanie elementem



Symbol typu, Id elementu i Typ – kontrolki takie same dla wszystkich elementów.



Grupa kontrolek Parametry typu



Dostępna jest tabela, w której poszczególne kolumny spełniają następujące funkcje:

Lp. – liczba porządkowa.

Wiodąca – w tej kolumnie użytkownik zaznacza checkbox przy tum rurociągu, który będzie wiodący w czasie wstawiania równoległych rur. Rurociąg wybrany jako wiodący będzie wyznaczał punkt wstawiania i od niego z odpowiednim odsunięciem wstawiane będą pozostałe rurociągi. Na Rys. 104 pokazane jest wstawianie równoległych rur grzewczych zasilania i powrotu z wiodącą rurą zasilania.

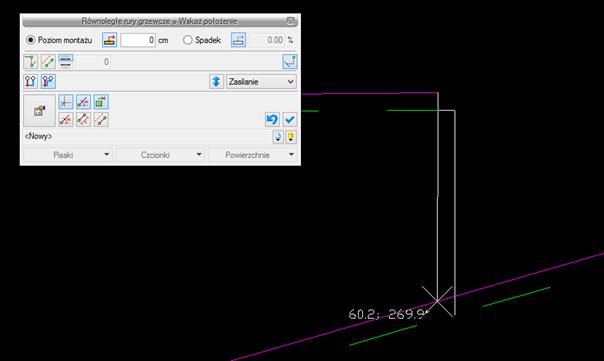

Rys. 104.       Rysunek przedstawiający wstawianie równoległych rur grzewczych
z wiodącym rurociągiem zasilania

Funkcja – pozwala użytkownikowi wybrać funkcję rurociągu.

Nazwa – w przypadku równoległych rur grzewczych wyświetlana w tej kolumnie nazwa złożona jest z oznaczenia elementu, czyli Rura, oraz materiału wstawianego rurociągu, np. Stal.

Właściwości – w tej kolumnie użytkownik poprzez kliknięcie na ikonę Właściwości  otworzy okno Właściwości rury grzewczej, co umożliwi edycję i zmianę parametrów.

Odsunięcie – w tej kolumnie użytkownik podaje wartość odsunięcia względem siebie równoległych rur grzewczych. Rurociąg wiodący nie ma możliwości wpisania odsunięcia.
