Właściwości obiektów

Przejście do edycji parametrów obiektu (w oknie właściwości, Rys. 33) umożliwia wybór przycisku Opis: własności.bmp w oknie modyfikacji (Rys. 31).

Wyświetli się okno dialogowe właściwości obiektu, umożliwiające ustawienie parametrów obiektu. Poniżej wersja okna właściwości ze zwiniętymi grupami kontrolek. Rozwinięcie ich odbywa się poprzez kliknięcie belki z nazwą grupy w zaznaczonym punkcie.

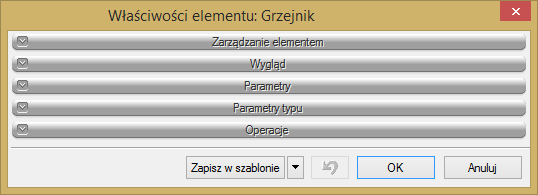

Rys. 32.         Okno właściwości z niewidocznymi (zwiniętymi) grupami kontrolek

Po dokonaniu ustawień należy wcisnąć przycisk zatwierdzenia , co spowoduje powrót do okna wstawiania obiektu i kliknąć symbolem obiektu (przyczepionym do kursora) w wybrane miejsce w polu rysunkowym. Procedura takiego wstawiania obiektu powoduje zapamiętanie ustawień parametrów oraz czcionek, pisaków i powierzchni dla każdego następnego obiektu z tej samej grupy.

Okna właściwości obiektów podzielone są indywidualnie dla każdego obiektu na grupy kontrolek:

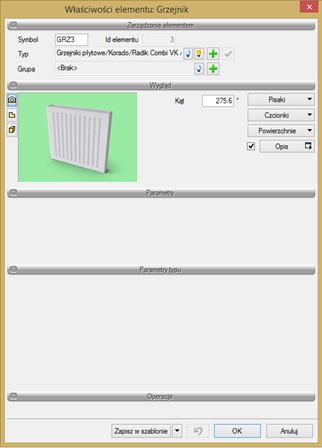

Rys. 33.         Okno właściwości elementu, widok ogólny



Grupa kontrolek Zarządzanie elementem

Zestaw kontrolek zawartych w tej grupie jest taki sam (lub bardzo zbliżony) dla wszystkich obiektów dziedzinowych zawartych w programie.

Symbol – domyślne oznaczenie i numer obiektu wyświetlane na rzucie są możliwe do zmiany przez użytkownika. Jeżeli użytkownik nie wprowadzi zmiany w aktywnym oknie, nazwa wygeneruje się z okna Opcje.

Id elementu – numer kolejnego wstawianego elementu danego typu.

Znajdują się w tym miejscu ikony symbolizujące, jaki tryb obecnie ma obiekt z punktu 7.2.1.1.

 – oznacza, że wybrany jest Typ ustalony.
 – oznacza, że wybrany jest Dobór z wybranych katalogów.
 – oznacza, że wybrany jest Dobór z ustalonego katalogu.

Typ – umożliwia wprowadzanie obiektów o wspólnych parametrach do biblioteki projektu i następnie wybór tych obiektów w celu zastosowania w projekcie.

Grupa – wspólna dla każdego z obiektów. Umożliwia grupowanie wybranych obiektów i wprowadzenie do Menadżera projektu.

UWAGA! Podział na grupy dotyczy wszystkich obiektów i przy pomocy zawartych domyślnie grup użytkownik definiuje przeznaczenie rysowanej instalacji ogrzewania jako zasilanie lub powrót. Jeżeli użytkownik podczas rysowania pierwszego z obiektów przejdzie do edycji odpowiedniej grupy, to następny obiekt tego rodzaju będzie rysowany w tej samej grupie.


Grupa kontrolek Wygląd

Zestaw kontrolek zawartych w tej grupie jest taki sam (lub bardzo zbliżony) dla wszystkich obiektów dziedzinowych zawartych w programie.

Kąt – przez zmianę wartości w polu edycyjnym użytkownik ma możliwość zmienić kąt wstawiania obiektu.

Pisaki – ustawienie grubości linii rysunkowych obrysu na modelu i widoku 3D.

Czcionki – ustawienie formatu czcionki nazwy wyświetlanej na rzutach rysunkowych.

Powierzchnie – ustawienie kolorów i wzorów powierzchni uwidacznianych na 3D.

Opis – umożliwia uruchomienie konfiguratora ustawienia zawartości opisu i jego organizacji. O tym, czy na rzucie pojawi się opis, użytkownik decyduje przez zaznaczenie pola wyboru Opis.

Z lewej strony widoku elementu znajdują się przyciski przełączające rodzaj widoku w oknie widoku:

     Rysunek poglądowy                         Widok rzutu                          Widok 3D
