Właściwości elementu Rura grzewcza

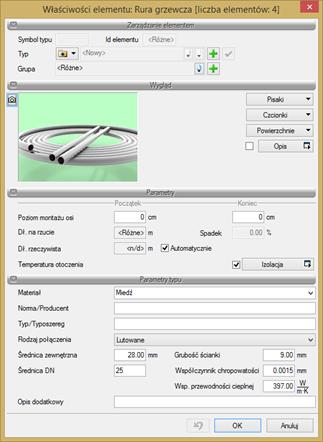

Rys. 97.         Okno właściwości rur

W oknie właściwości rur występują typowe właściwości elementu, opisane w punkcie 5.2.

Dodatkowe właściwości charakterystyczne dla rur:

Grupa kontrolek Parametry

Długość rzeczywista i Długość na rzucie – jak w opisie. Parametry są różne, jeśli rurociąg prowadzony jest ze spadkiem i nie jest zaznaczony checkbox Automatycznie.

Spadek – wartość wyliczana z różnicy pomiędzy poziomami montażu początku i końca rurociągu. Spadek nadaje się w oknie wstawiania końca odcinka (Rys. 95).

Izolacja – checkbox z opisem Izolacja pozwala na wstawienie izolacji cieplnej na danym rurociągu. Po wciśnięciu przycisku Izolacja otworzy się okno właściwości elementu Izolacja rury.
