Wstawianie rurociągów poziomych

W celu wstawienia obiektu Rurociąg zasilania wybierz ikonę:

Program ArCADia

•      Wstążka Woda ⇒ grupa logiczna Instalacje Grzewcze ⇒



Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Grzewcze ⇒

lub napisz

•      ih_sp.



W celu wstawienia obiektu Rurociąg powrotu wybierz ikonę:

Program ArCADia

•      Wstążka Woda ⇒ grupa logiczna Instalacje Grzewcze ⇒



Program AutoCAD lub ArCADia-INTELLICAD:

•      Pasek narzędzi Instalacje Grzewcze ⇒

lub napisz

•      ih_rp.



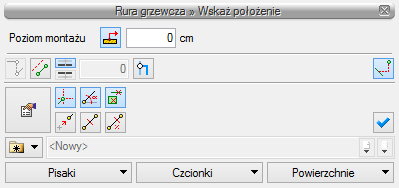

Rys. 94.         Okno wstawiania początku poziomej rury grzewczej

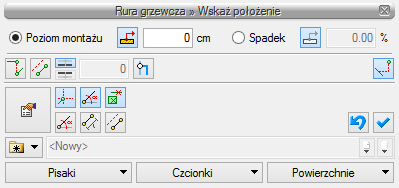

Rys. 95.         Okno wstawiania końca poziomej rury grzewczej

Ogólne opcje wstawiania przedstawione są w punkcie 5.1.

Dodatkową funkcją dostępną dla rurociągów poziomych jest Odsunięcie równoległe. Wciśnięcie przycisku  pozwala na wrysowanie instalacji równolegle do innych elementów, np. ścian, odsuniętej od nich o zadaną odległość. Do wyboru kierunku odsunięcia od obiektu służą dwa przyciski Kierunek odsunięcia:  i . Obok znajduje się pole edycyjne, w którym należy wpisać wartość odsunięcia (pole uaktywnia się po wciśnięciu przycisku Odsunięcie równoległe).

Wciśnięcie ikony Automatycznego łączenia do grzejników  powoduje, że program automatycznie będzie łączył rurociągi z grzejnikami. Połączenia są tak zrealizowane, by zbudować połączenie rurowe pionowe i poziome, od miejsca ostatniego kliknięcia rurociągu do króćca grzejnika, uwzględniając posadowienie grzejnika względem rurociągu.

Wciśnięcie ikony Połącz rury różnych funkcji  umożliwia połączenie rurociągu np. wody ciepłej z rurociągiem wody cyrkulacyjnej (pozwala połączyć rury z dwóch różnych grup).

Wciśnięcie przycisku Wstaw pionowy odcinek  pozwala na wstawianie rurociągów poziomych i pionowych bez przerywania polecenia. Po wciśnięciu przycisku okno wstawiania zmieni się na okno wstawiania końca rury poziomej bez podania spadku i należy podać poziom montażu końca pionowego rurociągu. Dalej rysujemy jak inne poziome odcinki. W każdej chwili użytkownik może wstawić pionowy odcinek, klikając na Wstaw pionowy odcinek.
